HYDROMINI

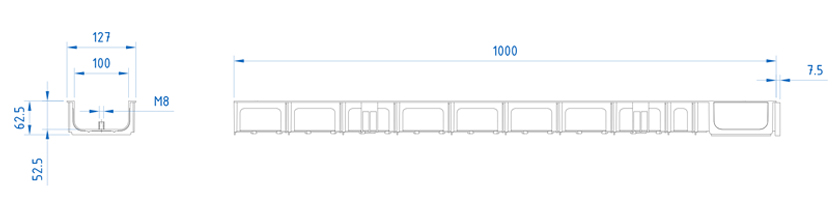

Canale di drenaggio tipo ULMA, modello HYDROMINI, fabbricati in composito nero, larghezza esterna 130 mm, larghezza interna 100 mm, e altezza esterna 65 mm, per la raccolta delle acque piovane, in moduli di 1 ML di lunghezza, fissaggio a pressione o clip.
Opzioni di canale
| CODICE CANALE |
L
(mm) |
Alt totale
(mm) |
Larghezza (mm) | Diametro Uscita (mm) |
Sezione idraulica
(cm) |
Unità
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Esterno | Interno | Vert. | Orizz. | |||||||||
| HYDROH65 | 1000mm | 65mm | 130mm | 100mm | 90/110 | Conexión a 90º | 51.0 | 204.0 | 0.6 | 1.31 | DWG | |
Opzioni di griglia
| Materiale | Progettazione | Classe Carico | Codice | Fissaggi del KIT | ||
|---|---|---|---|---|---|---|
| Ghisa | A ponte | B-125 | FNX100UCBM | 2 bulloni per ml | DWG | |
| Ghisa | A ponte | C-250 | FNX100UCCM | 2 bulloni per ml | DWG | |
| Acciaio Zincato | A ponte | A-15 | GN100UCA | 2 bulloni per ml | DWG | |
| Acciaio Zincato | Perforata | A-15 | GP100UCA | 2 bulloni per ml | DWG | |
| Acciaio Zincato | A maglia | B-125 | GEX100UCB33 | 2 bulloni per ml | DWG | |
| Acciaio Zincato | A maglia antitacco | B-125 | GEHX100UCB | 2 bulloni per ml | DWG | |
| Acciaio Zincato | A fessura | C-250 | GR100UOC | 2 bulloni per ml | DWG | |
| Acciaio Zincato | A fessura doppia | C-250 | GDR100UOC | 2 bulloni per ml | DWG | |
| Inossidabile | A ponte | A-15 | IN100UCA | 2 bulloni per ml | DWG | |
| Inossidabile | Perforata | A-15 | IP100UCA | 2 bulloni per ml | DWG | |
| Composito | A ponte longitudinale | A-15 | PNLH100UCAM | 2 bulloni per ml | DWG | |
| Composito | A ponte longitudinale | A-15 | PNLH100UCAM GRIS | 2 bulloni per ml | DWG | |
| Composito | A ponte longitudinale | A-15 | PNLH100UCAM BG | 2 bulloni per ml | DWG | |
| DETTAGLI DI POSA | ||
|---|---|---|
| Istruzioni di posa per pavimentazione in asfalto | DWG | |
| Istruzioni di posa per pavimentazione in asfalto con caditoia a fessura | DWG | |
| Istruzioni di posa per pavimentazione in calcestruzzo | DWG | |
| Istruzioni di posa per pavimentazione in calcestruzzo con caditoia a fessura | DWG | |
| Istruzioni di posa per pavimentazione in selciato | DWG | |
| Istruzioni di posa per pavimentazione in selciato con caditoia a fessura | DWG | |
