OCULTO10

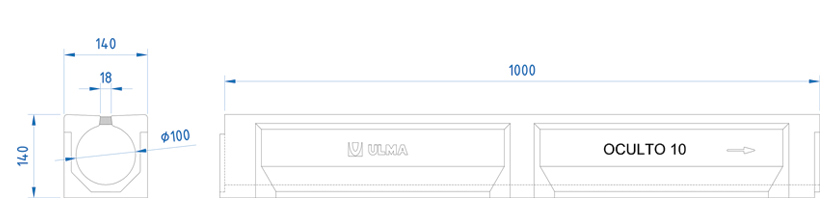

Canale di calcestruzzo polimerico tipo ULMA, modello OCULTO 10, di larghezza esterna 140 mm, diametro interno 100 mm e altezza esterna 140 mm, per la raccolta delle acque piovane, in moduli di 1 ML di lunghezza.
Opzioni di canale
CODICE CANALE |
L
(mm) |
Alt totale
(mm) |
Larghezza (mm) | Diametro Uscita (mm) |
Sezione idraulica
(cm) |
Unità
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Esterno | Interno | Vert. | Orizz. | |||||||||
OCULTO 10 | 1000mm | 140mm | 140mm | 100mm | 110mm | 110mm | 78.5 | 56 | 18.22 | 4.5 | DWG |
Opzioni di griglia
Materiale | Progettazione | Classe Carico | Codice | Fissaggi del KIT | ||
---|---|---|---|---|---|---|
Calcestruzzo Polimerico | A fessura | A-15 | HPR100KCAM | 1 barretta e 1 bulloni per ml | DWG |
DETTAGLI DI POSA | ||
---|---|---|
Scheda tecnicha del Pozzetto AOCULTO100S + AU100 | DWG | |
Istruzioni di posa per pavimentazione in calcestruzzo | DWG | |
Istruzioni di posa per pavimentazione in pavimentazione sintetico | DWG |
