SU200

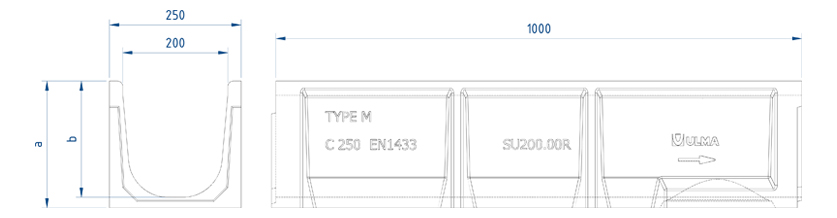

Canale di calcestruzzo polimerico tipo ULMA, modello Su200, con bordo arrotondato, di larghezza esterna 250 mm, larghezza interna 200 mm, con possibilità di pendenza a gradoni, e con altezze esterne disponibili tra 240mm e 390mm, per la raccolta delle acque piovane, in moduli di 1 ML di lunghezza, con barretta di fissaggio e viti corrispondenti.
Opzioni di canale
| CODICE CANALE |
L
(mm) |
Alt totale
(mm) |
Larghezza (mm) | Diametro Uscita (mm) |
Sezione idraulica
(cm) |
Unità
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Esterno | Interno | Vert. | Orizz. | |||||||||
| SU200.00R | 1000mm | 240mm | 250mm | 200mm | 200mm | - | 385.0 | 28.0 | 31.9 | 22.70 | DWG | |
| SU200.10R | 1000mm | 290mm | 250mm | 200mm | 200mm | - | 465.0 | 28.0 | 35.8 | 30.46 | DWG | |
| SU200.20R | 1000mm | 340mm | 250mm | 200mm | 200mm | - | 540.0 | 21.0 | 42.1 | 38.67 | DWG | |
| SU200.30R | 1000mm | 390mm | 250mm | 200mm | 200mm | - | 620.0 | 21.0 | 47.6 | 48.19 | DWG | |
Opzioni di griglia
| Materiale | Progettazione | Classe Carico | Codice | Fissaggi del KIT | ||
|---|---|---|---|---|---|---|
| Ghisa | A ponte | C-250 | FNX200UCCM | 2 barrette e 2 bulloni per ML | DWG | |
| Acciaio Zincato | A ponte | A-15 | GN200UCA | 2 barrette e 2 bulloni per ML | DWG | |
| Acciaio Zincato | A maglia | B-125 | GEX200UCB33 | 2 barrette e 2 bulloni per ML | DWG | |
| Acciaio Zincato | A maglia antitacco | B-125 | GEHX200UCB | 2 barrette e 2 bulloni per ML | DWG | |
| Acciaio Zincato | A fessura | C-250 | GR200UOC | A pressione, senza bulloni | DWG | |
| Acciaio Zincato | A fessura doppia | C-250 | GDR200UOC | A pressione, senza bulloni | DWG | |
| POZZETTI E DETTAGLI DI POSA | ||
|---|---|---|
| Scheda tecnicha del Pozzetto AU200 | DWG | |
| Scheda tecnicha del Pozzetto AU200S+A200I+A200B | DWG | |
| Scheda tecnicha del Pozzetto AU200S+A200B | DWG | |
| Istruzioni di posa per pavimentazione in asfalto | DWG | |
| Istruzioni di posa per pavimentazione in calcestruzzo | DWG | |
| Istruzioni di posa per pavimentazione in selciato | DWG | |
| Istruzioni di posa per pavimentazione in selciato su massetto controterra in calcestruzzo | DWG | |
