Rapidself100
![Rapidself100](https://www.ulmaarchitectural.com/it-it/canali-di-drenaggio/soluzioni/gamma-domestica-rapidself/rapidself100/@@images/21b55028-31da-4fc3-b454-be6b6e3360b5.jpeg)
Canale di drenaggio lineare in Calcestruzzo Polimerico tipo ULMA modello Rapidself SR100.
Con sezione a forma di V ottimizzata V+ e effetto autopulente.
Sistema di fissaggio a pressione o click, senza viti.
Con maschiatura di allineamento orizzontale e verticale, e fessura perimetrale preformata per facilitare l'installazione della guarnizione di tenuta.
Classe di carico C250, secondo norma EN 1433.
Marcatura CE, Dichiarazione di Prestazione (DoP) e conformità alla norma EN 1433.

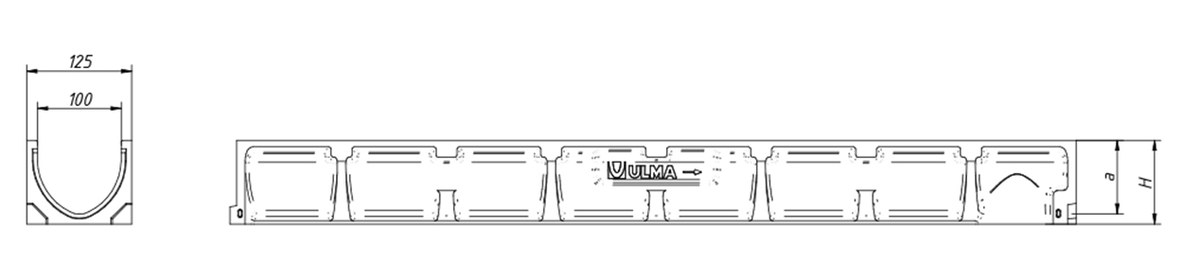

Larghezza esterna 125 mm, larghezza interna 100 mm e lunghezza totale 1000 mm.
Altezza totale disponibili fra 50 mm e 150 mm.
Opzioni di canale
CODICE CANALE |
L
(mm) |
Alt totale
(mm) |
Larghezza (mm) | Diametro Uscita (mm) |
Unità
(x pallet) |
||||
---|---|---|---|---|---|---|---|---|---|
Esterno | Interno | Vert. | Orizz. | ||||||
SR100H50R | 1000 | 50 | 125 | 100 | 110 | - | 165 | DWG | |
SR100H75R | 1000 | 75 | 125 | 100 | 110 | - | 135 | DWG | |
SR100H100R | 1000 | 100 | 125 | 100 | 110 | - | 120 | DWG | |
SR100H125R | 1000 | 125 | 125 | 100 | 110 | - | 105 | DWG | |
SR100H150R | 1000 | 150 | 125 | 100 | 110 | - | 105 | DWG |
Opzioni di griglia
Materiale | Progettazione | Classe Carico | Codice | Fissaggi del KIT | ||
---|---|---|---|---|---|---|
Ghisa | A ponte | B-125 | FNX100SRBM | 4 x ml | DWG | |
Ghisa | A ponte | C-250 | FNX100SRCM | 8 x ml | DWG | |
Acciaio zincato | A ponte | A-15 | GN100SRA | 4 x ml | DWG | |
Acciaio zincato | A ponte antitacco | A-15 | GNH100SRA | 4 x ml | DWG | |
Acciaio zincato | Perforata | K-3 | GP100SRA | 4 x ml | DWG | |
Acciaio zincato | A maglia | B-125 | GEX100SRB | 4 x ml | DWG | |
Acciaio zincato | A maglia antitacco | B-125 | GEHX100SRB | 4 x ml | DWG | |
Inossidabile | A ponte | A-15 | IN100SRA | 4 x ml | DWG | |
Inossidabile | A ponte antitacco | A-15 | INH100SRA | 4 x ml | DWG | |
Inossidabile | Perforata | K-3 | IP100SRA | 4 x ml | DWG | |
Inossidabile | A maglia antitacco | B-125 | IEHX100SRB | 4 x ml | DWG | |
Composite | A ponte longitudinale nero | A-15 | PNLH100SRAM | 4 x ml | DWG | |
Composite | A ponte longitudinale grigio | A-15 | PNLH100SRAM-GRIS | 4 x ml | DWG | |
Composite | A ponte longitudinale beige | A-15 | PNLH100SRAM-BG | 4 x ml | DWG |
DETTAGLI DI POSA | ||
---|---|---|
Instruzioni di posa per pavimentazione in selciato | DWG | |
Instruzioni di posa per pavimentazione in asfalto | DWG | |
Instruzioni di posa per pavimentazione in calcestruzzo | DWG |
