Rapidself150
![Rapidself150](https://www.ulmaarchitectural.com/it-it/canali-di-drenaggio/soluzioni/gamma-domestica-rapidself/rapidself150/@@images/37a67be5-66e2-4a68-82db-7138fb766346.jpeg)
Canale di drenaggio lineare in Calcestruzzo Polimerico tipo ULMA modello Rapidself SR150.
Con sezione a forma di V ottimizzata V+ e effetto autopulente.
Sistema di fissaggio a pressione o click, senza viti.
Con maschiatura di allineamento orizzontale e verticale, e fessura perimetrale preformata per facilitare l'installazione della guarnizione di tenuta.
Classe di carico C250, secondo norma EN 1433.
Marcatura CE, Dichiarazione di Prestazione (DoP) e conformità alla norma EN 1433.

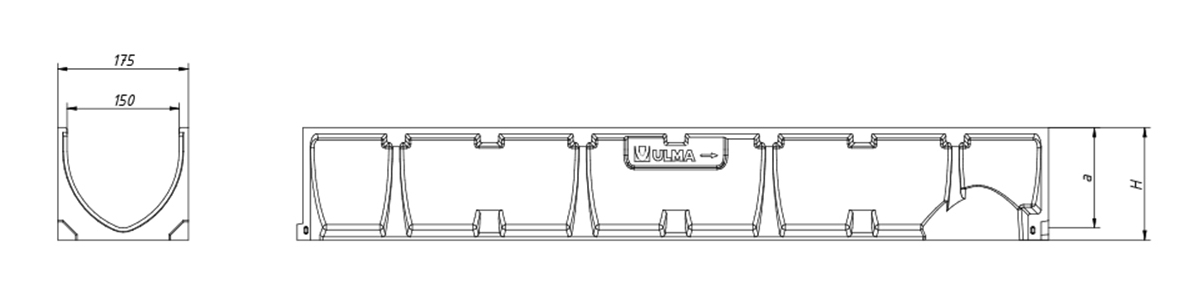

Larghezza esterna 175 mm, larghezza interna 150 mm e lunghezza totale 1000 mm.
Altezza totale disponibili fra75 mm e 150 mm.
Opzioni di canale
CODICE CANALE |
L
(mm) |
Alt totale
(mm) |
Larghezza (mm) | Diametro Uscita (mm) |
Unità
(x pallet) |
||||
---|---|---|---|---|---|---|---|---|---|
Esterno | Interno | Vert. | Orizz. | ||||||
SR150H75R | 1000 | 75 | 175 | 150 | 160 | - | 110 | DWG | |
SR150H150R | 1000 | 150 | 175 | 150 | 160 | - | 66 | DWG |
Opzioni di griglia
Materiale | Progettazione | Classe Carico | Codice | Fissaggi del KIT | ||
---|---|---|---|---|---|---|
Ghisa | A ponte | B-125 | FNX150SRBM | 4 x ml | DWG | |
Ghisa | A ponte | C-250 | FNX150SRCM | 8 x ml | DWG | |
Acciaio zincato | A ponte | A-15 | GN150SRA | 4 x ml | DWG | |
Acciaio zincato | A maglia | B-125 | GEX150SRB | 4 x ml | DWG | |
Acciaio zincato | A maglia antitacco | B-125 | GEHX150SRB | 4 x ml | DWG | |
Inossidabile | A ponte | A-15 | IN150SRA | 4 x ml | DWG |
DETTAGLI DI POSA | ||
---|---|---|
Instruzioni di posa per pavimentazione in selciato | DWG | |
Instruzioni di posa per pavimentazione in asfalto | DWG | |
Instruzioni di posa per pavimentazione in calcestruzzo | DWG |
