S300F

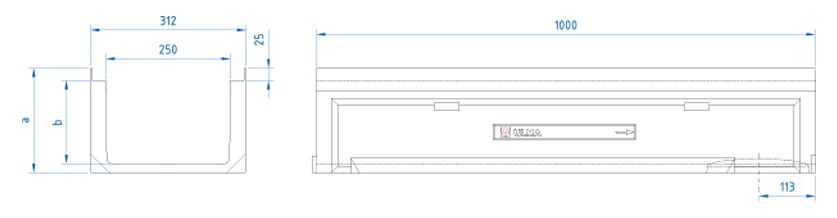

Canal de concreto polimérico tipo ULMA, modelo S300F, largura exterior 312mm, largura interior 250mm e altura exterior 210mm, para coleta de águas pluviais, em modulos de 1 ML de comprimento, perfis de aço galvanizado para protecçao lateral, fixação de segurança en 8 pontos por ML.
Opções de canal
CÓD. CANAL |
L
(mm) |
Alt total
(mm) |
Largura (mm) | Ø saída (mm) |
Seção hidráulica
(cm) |
Peças
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Exterior | Interior | Vert. | Horiz. | |||||||||
S300F | 1000mm | 210mm | 312mm | 250mm | 200mm | - | 407.0 | 24.0 | 34.57 | 22.1 | DWG |
Opções de grelha
Material | Design | Classe de carga | Cód. | Fixaçao | ||
---|---|---|---|---|---|---|
Fundição | Nervurada (Normal) | C-250 | FNX250FTCM | mediante 8 tornillos por ML | DWG | |
Fundição | Nervurada (Normal) | D-400 | FNX250FTDM | mediante 8 tornillos por ML | DWG | |
Fundição | Nervurada (Normal) | F-900 | FNX250FTFM | mediante 8 tornillos por ML | DWG | |
Fundição | Fechado | F-900 | FC250FTFM | mediante 8 tornillos por ML | DWG | |
Galvanizada | Ranhurada | D-400 | GRL250FOD | Apoyada | DWG |
CAIXAS E DETALHES DE INSTALAÇÃO | ||
---|---|---|
Plano do caixa AF250 | DWG | |
Plano do caixa AF250S+A250I+A250B | DWG | |
Plano do caixa AF250S+A250B | DWG | |
Detalhe construtivo. Instalação no Asfalto | DWG | |
Detalhe construtivo. Instalação no Concreto | DWG | |
Detalhe construtivo. Instalação no Asfalto sobre laje | DWG | |
Detalhe construtivo. Instalação no Concreto sobre laje | DWG | |
Detalhe construtivo. Instalação no Intertravado sobre laje | DWG |
