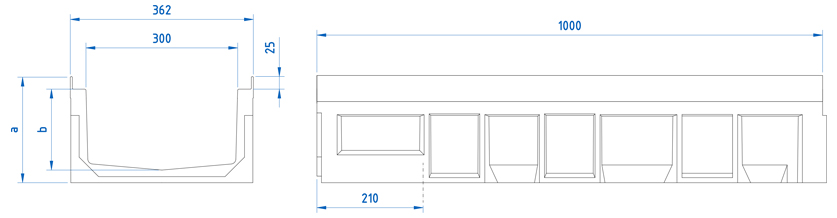

SM350F
Canal de concreto polimérico tipo ULMA, modelo SM350F, largura exterior 360mm, largura interior 300mm e altura exterior 150mm, para coleta de águas pluviais, em modulos de 1 ML de comprimento, perfis de aço galvanizado para protecçao lateral, fixação en 8 pontos por ML.
Opções de canal
| CÓD. CANAL |
L
(mm) |
Alt total
(mm) |
Largura (mm) | Ø saída (mm) |
Seção hidráulica
(cm) |
Peças
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Exterior | Interior | Vert. | Horiz. | |||||||||
| SM350F | 1000mm | 150mm | 360mm | 300mm | 200mm | - | 294.0 | 24.0 | 41.12 | 11.8 | DWG | |
Opções de grelha
| Material | Design | Classe de carga | Cód. | Fixaçao | ||
|---|---|---|---|---|---|---|
| Fundição | Nervurada (Normal) | C-250 | FNX300FTCM | mediante 8 tornillos por ML | DWG | |
| Fundição | Nervurada (Normal) | D-400 | FNX300FTDM | mediante 8 tornillos por ML | DWG | |
| Fundição | Nervurada (Normal) | F-900 | FNX300FTFM | mediante 8 tornillos por ML | DWG | |
| Fundição | Fechado | F-900 | FC300FTFM | mediante 8 tornillos por ML | DWG | |
| Galvanizada | Ranhurada | D-400 | GRL300FOD | Apoyada | DWG | |
| CAIXAS E DETALHES DE INSTALAÇÃO | ||
|---|---|---|
| Plano do caixa AF300 | DWG | |
| Detalhe construtivo. Instalação no Asfalto | DWG | |
| Detalhe construtivo. Instalação no Concreto | DWG | |
| Detalhe construtivo. Instalação no Asfalto sobre laje | DWG | |
| Detalhe construtivo. Instalação no Concreto sobre laje | DWG | |
| Detalhe construtivo. Instalação no Intertravado sobre laje | DWG | |
