M200

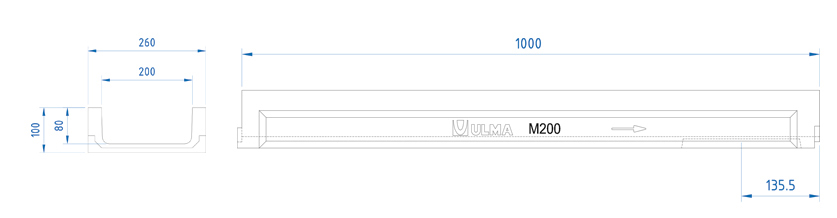

Canal de concreto polimérico tipo ULMA, modelo M200, largura exterior 260mm, largura interior 200mm e altura exterior 100mm, para coleta de águas pluviais, em modulos de 1 ML de comprimento, cancela de segurança CS200 e parafusos correspondentes.
Opções de canal
| CÓD. CANAL |
L
(mm) |
Alt total
(mm) |
Largura (mm) | Ø saída (mm) |
Seção hidráulica
(cm) |
Peças
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Exterior | Interior | Vert. | Horiz. | |||||||||
| M200 | 1000mm | 100mm | 260mm | 200mm | 160mm | - | 157.0 | 49.0 | 20.57 | 5.5 | DWG | |
Opções de grelha
| Material | Design | Classe de carga | Cód. | Fixaçao | ||
|---|---|---|---|---|---|---|
| Fundição | Nervurada (Normal) | C-250 | FNX200UCCM | mediante 2 tornillos por ML | DWG | |
| Galvanizada | Nervurada (Normal) | A-15 | GN200UCA | mediante 2 tornillos por ML | DWG | |
| Galvanizada | Entramada (Normal) | B-125 | GEX200UCB33 | mediante 2 tornillos por ML | DWG | |
| Galvanizada | Entramada (Anti-tacão) | B-125 | GEHX200UCB | mediante 2 tornillos por ML | DWG | |
| CAIXAS E DETALHES DE INSTALAÇÃO | ||
|---|---|---|
| Plano do caixa AU200 | DWG | |
| Detalhe construtivo. Instalação no Asfalto | DWG | |
| Detalhe construtivo. Instalação no Concreto | DWG | |
| Detalhe construtivo. Instalação no Intertravado | DWG | |
| Detalhe construtivo. Instalação no Asfalto sobre laje | DWG | |
| Detalhe construtivo. Instalação no Concreto sobre laje | DWG | |
| Detalhe construtivo. Instalação no Intertravado sobre laje | DWG | |
