F100

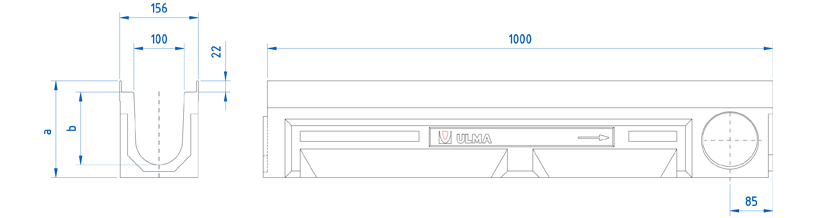

Canal de concreto polimérico tipo ULMA, modelo F100K, largura exterior 154mm, largura interior 100mm e com alturas exteriores disponíveis entre 190mm e 310mm, com possibilidade de instalação em pendente tipo cascata, para coleta de águas pluviais, em modulos de 1 ML de comprimento, perfis de aço galvanizado para proteção lateral, fixação de segurança en 8 pontos por ML.
Opções de canal
| CÓD. CANAL |
L
(mm) |
Alt total
(mm) |
Largura (mm) | Ø saída (mm) |
Seção hidráulica
(cm) |
Peças
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Exterior | Interior | Vert. | Horiz. | |||||||||
| F100K00R | 1000mm | 190mm | 154mm | 100mm | 110mm | 110mm | 126.0 | 52.0 | 26.72 | 5.5 | DWG | |
| F100K10R | 1000mm | 250mm | 154mm | 100mm | 110mm | - | 184.0 | 39.0 | 28.91 | 9.9 | DWG | |
| F100K20R | 1000mm | 310mm | 154mm | 100mm | 110mm | 110mm | 242.0 | 39.0 | 34.2 | 15.2 | DWG | |
Opções de grelha
| Material | Design | Classe de carga | Cód. | Fixaçao | ||
|---|---|---|---|---|---|---|
| Fundição | Nervurada (Normal) | D-400 | FN100FTDM | mediante 8 tornillos por ML | DWG | |
| Fundição | Nervurada (Anti-tacão) | D-400 | FNHX100FTDM | mediante 8 tornillos por ML | DWG | |
| Fundição | Fechado | F-900 | FC100FTFM | mediante 8 tornillos por ML | DWG | |
| Fundição | Nervurada (Normal) | F-900 | FNX100FTFM | mediante 8 tornillos por ML | DWG | |
| Fundição | Nervurada (Anti-tacão) | F-900 | FNHX100FTFM | mediante 8 tornillos por ML | DWG | |
| CAIXAS E DETALHES DE INSTALAÇÃO | ||
|---|---|---|
| Plano do caixa AF100 | DWG | |
| Detalhe construtivo. Instalação no Asfalto Longitudinal à direçao do tráfego | DWG | |
| Detalhe construtivo. Instalação no Asfalto Transversal à direçao do tráfego | DWG | |
| Detalhe construtivo. Instalação no Concreto Longitudinal à direçao do tráfego | DWG | |
| Detalhe construtivo. Instalação no Concreto Transversal à direçao do tráfego | DWG | |
| Detalhe construtivo. Instalação na Calçada | DWG | |
