SELF

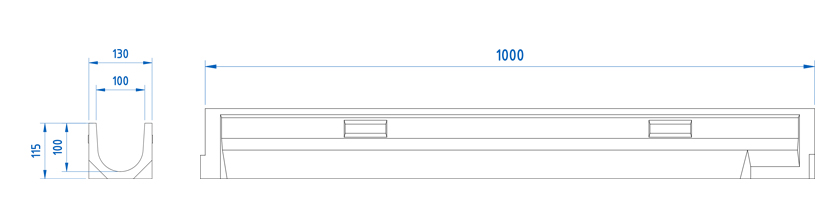

Canal de concreto polimérico tipo ULMA, modelo SELF, largura exterior 130mm, largura interior 100mm e altura exterior 115mm, para coleta de águas pluviais, em modulos de 1 ML de comprimento, cancela de segurança CS100 e parafusos correspondentes.
Opções de canal
CÓD. CANAL |
L
(mm) |
Alt total
(mm) |
Largura (mm) | Ø saída (mm) |
Seção hidráulica
(cm) |
Peças
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Exterior | Interior | Vert. | Horiz. | |||||||||
SELF | 1000mm | 115mm | 130mm | 100mm | 110.0 | - | 85.0 | 105.0 | 8.42 | 3.0 | DWG |
Opções de grelha
Material | Design | Classe de carga | Cód. | Fixaçao | ||
---|---|---|---|---|---|---|
Fundição | Nervurada (Normal) | B-125 | FNX100UCBM | mediante 2 cancelas e 2 parafusos por ML | DWG | |
Fundição | Nervurada (Normal) | C-250 | FNX100UCCM | mediante 2 cancelas e 2 parafusos por ML | DWG | |
Galvanizada | Nervurada (Normal) | A-15 | GN100UCA | mediante 2 cancelas e 2 parafusos por ML | DWG | |
Galvanizada | Perfurada | A-15 | GP100UCA | mediante 2 cancelas e 2 parafusos por ML | DWG | |
Galvanizada | Entramada (Normal) | B-125 | GEX100UCB33 | mediante 2 cancelas e 2 parafusos por ML | DWG | |
Galvanizada | Entramada (Anti-tacão) | B-125 | GEHX100UCB | mediante 2 cancelas e 2 parafusos por ML | DWG | |
Galvanizada | Ranhurada | C-250 | GR100UOC | Apoiada | DWG | |
Galvanizada | Ranhurada Dupla | C-250 | GDR100UOC | Apoiada | DWG | |
Inoxidável | Nervurada (Normal) | A-15 | IN100UCA | mediante 2 cancelas e 2 parafusos por ML | DWG | |
Inoxidável | Perfurada | A-15 | IP100UCA | mediante 2 cancelas e 2 parafusos por ML | DWG | |
Polipropileno | Nervurada Longitudinal Preta | A-15 | PNLH100UCAM | mediante 2 cancelas e 2 parafusos por ML | DWG | |
Polipropileno | Nervurada Longitudinal Cinza | A-15 | PNLH100UCAM-GRIS | mediante 2 cancelas e 2 parafusos por ML | DWG | |
Polipropileno | Nervurada Longitudinal Beige | A-15 | PNLH100UCAM BG | mediante 2 cancelas e 2 parafusos por ML | DWG |
CAIXAS E DETALHES DE INSTALAÇÃO | ||
---|---|---|
Plano do caixa AEURO100 | DWG | |
Detalhe construtivo. Instalação no Intertravado | DWG | |
Detalhe construtivo. Instalação no Intertravado com grelha ranhurada | DWG | |
Detalhe construtivo. Instalação no Intertravado sobre laje | DWG | |
Detalhe construtivo. Instalação no Intertravado sobre Placa Portante | DWG | |
Detalhe construtivo. Instalação no Asfalto | DWG | |
Detalhe construtivo. Instalação no Asfalto sobre laje | DWG | |
Detalhe construtivo. Instalação no Concreto | DWG | |
Detalhe construtivo. Instalação no Concreto com grelha ranhurada | DWG | |
Detalhe construtivo. Instalação no Concreto sobre laje | DWG |
