SELF200K

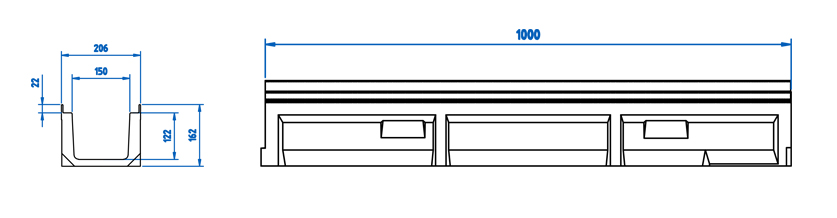

Canal de concreto polimérico tipo ULMA, modelo SELF200K, largura exterior 204mm, largura interior 150mm e altura exterior 162mm, para coleta de águas pluviais, em modulos de 1 ML de comprimento, perfis de aço galvanizado para proteção lateral, cancela de segurança CS150 e parafusos correspondentes.
* Disponivel em perfis inoxidável.
Opções de canal
CÓD. CANAL |
L
(mm) |
Alt total
(mm) |
Largura (mm) | Ø saída (mm) |
Seção hidráulica
(cm) |
Peças
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Exterior | Interior | Vert. | Horiz. | |||||||||
SELF200K | 1000mm | 162mm | 204mm | 150mm | 160.0 | - | 180.0 | 40.0 | 19.7 | 7.6 | DWG |
Opções de grelha
Material | Design | Classe de carga | Cód. | Fixaçao | ||
---|---|---|---|---|---|---|
Fundição | Nervurada (Normal) | C-250 | FNX150KCCM | mediante 2 cancelas e 2 parafusos por ML | DWG | |
Galvanizada | Perfurada | A-15 | GP150KCA | mediante 2 cancelas e 2 parafusos por ML | DWG | |
Galvanizada | Entramada | B-125 | GEX150KCB | mediante 2 cancelas e 2 parafusos por ML | DWG | |
Galvanizada | Entramada (Anti-tacão) | B-125 | GEHX150KCB | mediante 2 cancelas e 2 parafusos por ML | DWG | |
Inoxidável | Perfurada | A-15 | IP150KCA | mediante 2 cancelas e 2 parafusos por ML | DWG |
CAIXAS E DETALHES DE INSTALAÇÃO | ||
---|---|---|
Plano do caixa ASELF200K | DWG | |
Detalhe construtivo. Instalação no Asfalto | DWG | |
Detalhe construtivo. Instalação no Asfalto sobre laje | DWG | |
Detalhe construtivo. Instalação no Concreto | DWG | |
Detalhe construtivo. Instalação no Concreto sobre laje | DWG | |
Detalhe construtivo. Instalação no Intertravado | DWG | |
Detalhe construtivo. Instalação no Intertravado sobre laje | DWG | |
Detalhe construtivo. Instalação no Intertravado sobre Placa Portante | DWG |
