U100

U100

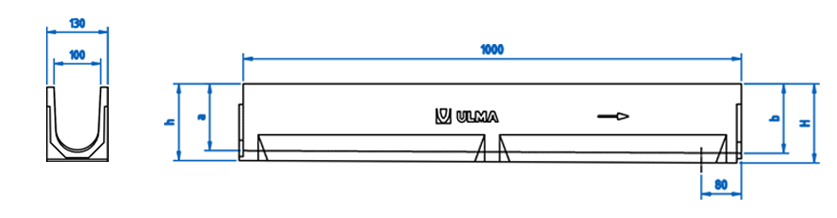

Canal de concreto polimérico tipo ULMA, modelo U100, com ou sem pendente, largura exterior 130mm, largura interior 100mm e com alturas exteriores disponíveis entre 130mm e 280mm, com pendente incorporada de 0,5%, para coleta de águas pluviais, em modulos de 1 ML de comprimento, cancela de segurança CS100 e parafusos correspondentes.

Ficha técnica

Opções de canal

CÓD. CANAL L
(mm) 		Alt total
(mm) 		Largura (mm) Ø saída (mm) Seção hidráulica
(cm) 		Peças
(x pallet) 		Peso
(Kg) 		Qref
(l/s)
Exterior Interior Vert. Horiz.
U100.00R 1000mm 130mm 130mm 100mm 110 97 90 13.35 3.5 DWG PDF
U100.01 1000mm 130mm 100mm 101 90 13.99 6.0 DWG PDF
U100.02 1000mm 130mm 100mm 106 90 14.19 6.5 DWG PDF
U100.03 1000mm 130mm 100mm 111 78 14.89 6.7 DWG PDF
U100.04 1000mm 130mm 100mm 116 78 14.65 7.2 DWG PDF
U100.05 1000mm 130mm 130mm 100mm 110.0 120 78 15.10 7.5 DWG PDF
U100.05R 1000mm 155mm 130mm 100mm 110.0 120.0 78.0 15.31343 5.0 DWG PDF
U100.06 1000mm 130mm 100mm 125.0 65.0 15.29253 7.79986 DWG PDF
U100.07 1000mm 130mm 100mm 130.0 65.0 15.954015 8.28576 DWG PDF
U100.08 1000mm 130mm 100mm 135.0 65.0 16.685515 8.59833 DWG PDF
U100.09 1000mm 130mm 100mm 140.0 65.0 17.69603 8.92735 DWG PDF
U100.10 1000mm 130mm 100mm 145.0 65.0 17.27803 9.45759 DWG PDF
U100.10R 1000mm 180mm 130mm 100mm 110.0 110.0 145.0 65.0 18.493365 6.7 DWG PDF
U100.11 1000mm 130mm 100mm 150.0 65.0 17.38253 9.79376 DWG PDF
U100.12 1000mm 130mm 100mm 155.0 65.0 18.11403 DWG PDF
U100.13 1000mm 130mm 100mm 159.0 65.0 18.200765 DWG PDF
U100.14 1000mm 130mm 100mm 164.0 65.0 18.02625 DWG PDF
U100.15 1000mm 130mm 100mm 169.0 65.0 18.32303 DWG PDF
U100.15R 1000mm 205mm 130mm 100mm 110.0 110.0 169.0 65.0 19.78603 8.5 DWG PDF
U100.16 1000mm 130mm 100mm 174.0 65.0 19.019 DWG PDF
U100.17 1000mm 130mm 100mm 178.0 65.0 19.57703 DWG PDF
U100.18 1000mm 130mm 100mm 183.0 52.0 20.238515 DWG PDF
U100.19 1000mm 130mm 100mm 188.0 52.0 19.977265 DWG PDF
U100.20 1000mm 130mm 100mm 193.0 52.0 21.022265 DWG PDF
U100.20R 1000mm 230mm 130mm 100mm 110.0 110.0 193.0 52.0 22.23133 10.5 DWG PDF
U100.25R 1000mm 255mm 130mm 100mm 110.0 110.0 240.0 52.0 22.97328 12.6 DWG PDF
U100.30R 1000mm 280mm 130mm 100mm 110.0 110.0 288.0 52.0 24.84383 14.9 DWG PDF

Opções de grelha

Material Design Classe de carga Cód. Fixaçao
Fundição Nervurada (Normal) B-125 FNX100UCBM mediante 2 cancelas e 2 parafusos por ML DWG PDF
Fundição Nervurada (Normal) C-250 FNX100UCCM mediante 2 cancelas e 2 parafusos por ML DWG PDF
Galvanizada Nervurada (Normal) A-15 GN100UCA mediante 2 cancelas e 2 parafusos por ML DWG PDF
Galvanizada Nervurada (Normal) A-15 GN100UOA mediante 2 cancelas e 2 parafusos por ML DWG PDF
Galvanizada Perfurada A-15 GP100UCA mediante 2 cancelas e 2 parafusos por ML DWG PDF
Galvanizada Entramada (Normal) B-125 GEX100UCB33 mediante 2 cancelas e 2 parafusos por ML DWG PDF
Galvanizada Entramada (Anti-tacão) B-125 GEHX100UCB mediante 2 cancelas e 2 parafusos por ML DWG PDF
Galvanizada Ranhurada C-250 GR100UOC por pressão, sem parafusos DWG PDF
Galvanizada Ranhurada Dupla C-250 GDR100UOC por pressão, sem parafusos DWG PDF
Inoxidável Nervurada (Normal) A-15 IN100UCA mediante 2 cancelas e 2 parafusos por ML DWG PDF
Inoxidável Perfurada A-15 IP100UCA mediante 2 cancelas e 2 parafusos por ML DWG PDF
Polipropileno Nervurada Long. Preta A15 PNLH100UCAM mediante 2 cancelas e 2 parafusos por ML DWG PDF
Polipropileno Nervurada Long. Cinza A15 PNLH100UCAM GRIS mediante 2 cancelas e 2 parafusos por ML DWG PDF
Polipropileno Nervurada Long. Beige A15 PNLH100UCAM BG mediante 2 cancelas e 2 parafusos por ML DWG PDF
CAIXAS E DETALHES DE INSTALAÇÃO
Plano do caixa AU100 DWG PDF
Detalhe construtivo. Instalação no Intertravado DWG PDF
Detalhe construtivo. Instalação no Intertravado com grelha ranhurada DWG PDF
Detalhe construtivo. Instalação no Intertravado sobre Placa Portante DWG PDF
Detalhe construtivo. Instalação no Asfalto DWG PDF
Detalhe construtivo. Instalação no Concreto DWG PDF
Detalhe construtivo. Instalação no Concreto com grelha ranhurada DWG PDF
Detalhe construtivo. Instalação na Calçada DWG PDF
