U150

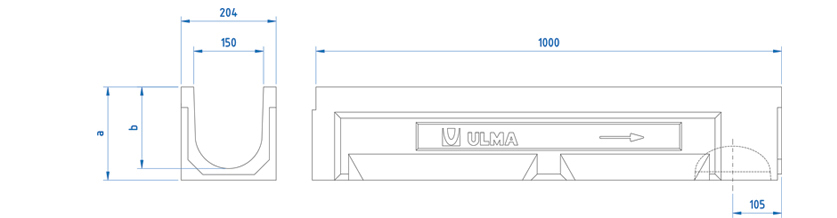

Canal de concreto polimérico tipo ULMA, modelo U150, largura exterior 204mm, largura interior 150mm e com alturas exteriores disponíveis entre 200mm e 300mm, com possibilidade de instalação em pendente tipo cascata, para coleta de águas pluviais, em modulos de 1 ML de comprimento.
Opções de canal
| CÓD. CANAL |
L
(mm) |
Alt total
(mm) |
Largura (mm) | Ø saída (mm) |
Seção hidráulica
(cm) |
Peças
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Exterior | Interior | Vert. | Horiz. | |||||||||
| U150.00R | 1000mm | 200mm | 204mm | 150mm | 160.0 | 110.0 | 230.0 | 45.0 | 25.50427 | 11.81793 | DWG | |
| U150.10R | 1000mm | 250mm | 204mm | 150mm | 160.0 | 305.0 | 36.0 | 31.38762 | 18.10455 | DWG | ||
| U150.20R | 1000mm | 300mm | 204mm | 150mm | 160.0 | 380.0 | 27.0 | 36.09012 | 25.27618 | DWG | ||
Opções de grelha
| Material | Design | Classe de carga | Cód. | Fixaçao | ||
|---|---|---|---|---|---|---|
| Fundição | Nervurada (Normal) | B-125 | FNX150UCBM | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Fundição | Nervurada (Normal) | C-250 | FNX150UCCM | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Galvanizada | Nervurada (Normal) | A-15 | GN150UCA | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Galvanizada | Perfurada | A-15 | GP150UCA | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Galvanizada | Entramada (Normal) | B-125 | GEX150UCB33 | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Galvanizada | Entramada (Anti-tacão) | B-125 | GEHX150UCB | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Galvanizada | Ranhurada | C-250 | GR150UOC | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Galvanizada | Ranhurada Dupla | C-250 | GDR150UOC | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Inoxidável | Perfurada | A-15 | IP150UCA | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| CAIXAS E DETALHES DE INSTALAÇÃO | ||
|---|---|---|
| Plano do caixa AU150S+A150I+A150B | DWG | |
| Plano do caixa AU150S+A150B | DWG | |
| Plano do caixa AU150 | DWG | |
| Detalhe construtivo. Instalação no Intertravado | DWG | |
| Detalhe construtivo. Instalação no Intertravado com grelha ranhurada | DWG | |
| Detalhe construtivo. Instalação no Intertravado sobre Placa Portante | DWG | |
| Detalhe construtivo. Instalação no Asfalto | DWG | |
| Detalhe construtivo. Instalação no Concreto | DWG | |
| Detalhe construtivo. Instalação no Concreto com grelha ranhurada | DWG | |
| Detalhe construtivo. Instalação na Calçada | DWG | |
