D100

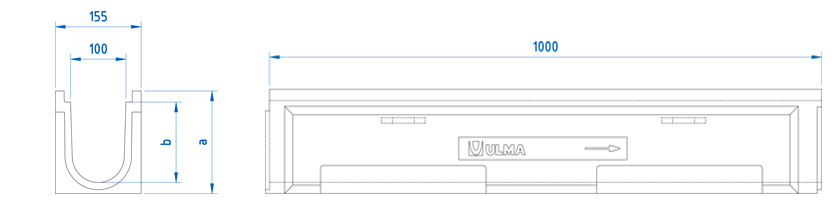

Canal de concreto polimérico tipo ULMA, modelo D100, largura exterior 155mm, largura interior 100mm com alturas exteriores disponíveis entre 140mm e 235mm, com possibilidade de instalação em pendente tipo cascata, para coleta de águas pluviais, em modulos de 1 ML de comprimento, cancela de segurança e parafusos correspondentes., com bordas de concreto polimérico para proteção lateral.
Opções de canal
| CÓD. CANAL |
L
(mm) |
Alt total
(mm) |
Largura (mm) | Ø saída (mm) |
Seção hidráulica
(cm) |
Peças
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Exterior | Interior | Vert. | Horiz. | |||||||||
| D100.00 | 1000mm | 140mm | 155mm | 100mm | 110mm | - | 86.0 | 78.0 | 15.70008 | 3.00598 | DWG | |
| D100.05 | 1000mm | 160mm | 155mm | 100mm | 110mm | - | 106.0 | 65.0 | 17.73156 | 4.14276 | DWG | |
| D100.10 | 1000mm | 185mm | 155mm | 100mm | 110mm | 110mm | 130.0 | 65.0 | 18.62608 | 5.77545 | DWG | |
| D100.15 | 1000mm | 210mm | 155mm | 100mm | 110mm | 110mm | 154.0 | 52.0 | 19.04408 | 7.53021 | DWG | |
| D100.20 | 1000mm | 235mm | 155mm | 100mm | 110mm | 110mm | 178.0 | 52.0 | 22.70158 | 9.46045 | DWG | |
Opções de grelha
| Material | Design | Classe de carga | Cód. | Fixaçao | ||
|---|---|---|---|---|---|---|
| Fundição | Nervurada (Normal) | B-125 | FNX100KCBM | duas cancelas e dois parafusos por ML | DWG | |
| Fundição | Nervurada (Normal) | C-250 | FNX100KCCM | duas cancelas e dois parafusos por ML | DWG | |
| Fundição | Nervada (Anti-tacão) | C-250 | FNHX100KCCM | duas cancelas e dois parafusos por ML | DWG | |
| Galvanizada | Perfurada | A-15 | GP100KCA | duas cancelas e dois parafusos por ML | DWG | |
| Galvanizada | Nervurada (Normal) | A-15 | GN100KCA | duas cancelas e dois parafusos por ML | DWG | |
| Galvanizada | Entramada (Normal) | B-125 | GEX100KCB | duas cancelas e dois parafusos por ML | DWG | |
| Galvanizada | Entramada (Anti-tacão) | B-125 | GEHX100KCB | duas cancelas e dois parafusos por ML | DWG | |
| Inoxidável | Nervurada (Normal) | A-15 | IN100KCA | duas cancelas e dois parafusos por ML | DWG | |
| Inoxidável | Perfurada | A-15 | IP100KCA | duas cancelas e dois parafusos por ML | DWG | |
| Composite | Nervurada (Anti-tacão) | A-15 | PNH100KCAM | duas cancelas e dois parafusos por ML | DWG | |
| Composite | Nervurada (Anti-tacão) | A-15 | PNH100KCAM-GRIS | duas cancelas e dois parafusos por ML | DWG | |
| Composite | Entramada (Normal) | B-125 | PE100KCBM | duas cancelas e dois parafusos por ML | DWG | |
| CAIXAS E DETALHES DE INSTALAÇÃO | ||
|---|---|---|
| Plano do caixa AD100 | DWG | |
| Detalhe construtivo. Instalação no Asfalto | DWG | |
| Detalhe construtivo. Instalação no Concreto | DWG | |
| Detalhe construtivo. Instalação no Intertravado | DWG | |
| Detalhe construtivo. Instalação no Intertravado sobre Placa Portante | DWG | |
