M100V

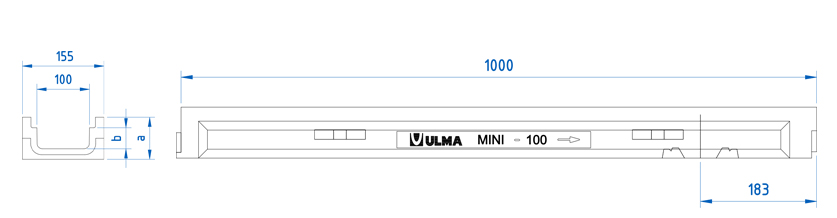

Canal de concreto polimérico tipo ULMA, modelo M100V, largura exterior 155mm, largura interior 100mm e altura exterior 80mm, para coleta de águas pluviais, em modulos de 1 ML de comprimento, cancela de segurança e parafusos correspondentes.
Opções de canal
| CÓD. CANAL |
L
(mm) |
Alt total
(mm) |
Largura (mm) | Ø saída (mm) |
Seção hidráulica
(cm) |
Peças
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Exterior | Interior | Vert. | Horiz. | |||||||||
| M100V | 1000mm | 80mm | 155mm | 100mm | 90.0 | 40.0 | 120.0 | 11.53 | 0.8 | DWG | ||
Opções de grelha
| Material | Design | Classe de carga | Cód. | Fixaçao | ||
|---|---|---|---|---|---|---|
| Fundição | Nervurada (Normal) | B-125 | FNX100KCBM | 2 parafusos por metro linear | DWG | |
| Fundição | Nervurada (Normal) | C-250 | FNX100KCCM | 2 parafusos por metro linear | DWG | |
| Fundição | Nervurada (Anti-tacão) | C-250 | FNHX100KCCM | 2 parafusos por metro linear | DWG | |
| Galvanizada | Perfurada | A-15 | GP100KCA | 2 parafusos por metro linear | DWG | |
| Galvanizada | Nervurada (Normal) | A-15 | GN100KCA | 2 parafusos por metro linear | DWG | |
| Galvanizada | Entramada (Normal) | B-125 | GEX100KCB | 2 parafusos por metro linear | DWG | |
| Galvanizada | Entramada (Anti-tacão) | B-125 | GEHX100KCB | 2 parafusos por metro linear | DWG | |
| Inoxidável | Nervurada (Normal) | A-15 | IN100KCA | 2 parafusos por metro linear | DWG | |
| Inoxidável | Perfurada | A-15 | IP100KCA | 2 parafusos por metro linear | DWG | |
| Composite | Nervurada (Anti-tacão) | A-15 | PNH100KCAM | 2 parafusos por metro linear | DWG | |
| Composite | Nervurada (Anti-tacão) | A-15 | PNH100KCAM-GRIS | 2 parafusos por metro linear | DWG | |
| Composite | Entramada (Normal) | B-125 | PE100KCBM | 2 parafusos por metro linear | DWG | |
| DETALHES DE INSTALAÇÃO | ||
|---|---|---|
| Detalhe construtivo. Instalação no Asfalto | DWG | |
| Detalhe construtivo. Instalação no Concreto | DWG | |
| Detalhe construtivo. Instalação no Intertravado | DWG | |
| Detalhe construtivo. Instalação no Intertravado sobre Placa Portante | DWG | |
