OCULTO10

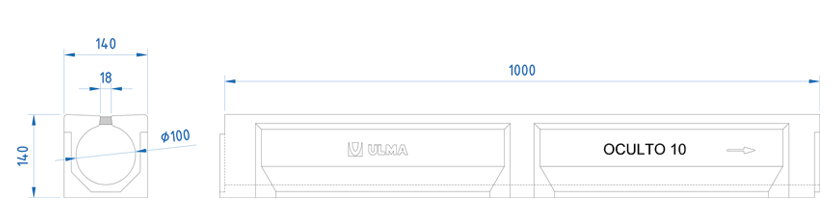

Canal de concreto polimérico tipo ULMA, modelo OCULTO 10, largura exterior 140mm, diámetro interior 100mm e altura exterior 140mm, para coleta de águas pluviais, em modulos de 1 ML de comprimento.
Opções de canal
CÓD. CANAL |
L
(mm) |
Alt total
(mm) |
Largura (mm) | Ø saída (mm) |
Seção hidráulica
(cm) |
Peças
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Exterior | Interior | Vert. | Horiz. | |||||||||
OCULTO 10 | 1000mm | 140mm | 140mm | 0mm | 110 | 110 | 78.5 | 56 | 18.22 | 4.5 | DWG | |
OCULTO100RM | 500mm | 140mm | 140mm | 100mm | 9.42 | DWG |
Opções de grelha
Material | Design | Classe de carga | Cód. | Fixaçao | ||
---|---|---|---|---|---|---|
Concreto Polímero | Ranhurada | A-15 | HPR100KCAM | mediante 1 cancela y 1 tornillo | DWG |
DETALHES DE INSTALAÇÃO | ||
---|---|---|
Plano do caixa AOCULTO100S + AU100 | DWG | |
Detalhe construtivo. Instalação no Concreto | DWG | |
Detalhe construtivo. Instalação no Pavimento Flexível | DWG |
