SU100

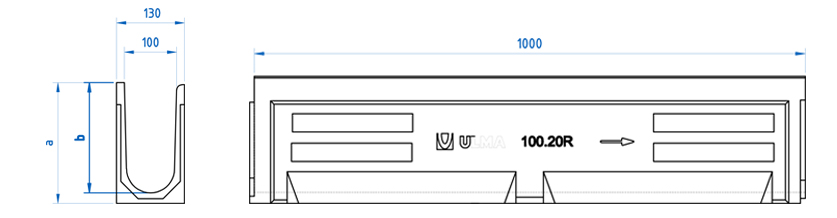

Canal de concreto polimérico tipo ULMA, modelo SU100, largura exterior 130mm, largura interior 100mm e com alturas exteriores disponíveis entre 180mm e 230mm, com possibilidade de instalação em pendente tipo cascata, para coleta de águas pluviais, em modulos de 1 ML de comprimento, cancela de segurança e parafusos correspondentes.
Opções de canal
| CÓD. CANAL |
L
(mm) |
Alt total
(mm) |
Largura (mm) | Ø saída (mm) |
Seção hidráulica
(cm) |
Peças
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Exterior | Interior | Vert. | Horiz. | |||||||||
| SU100.18R | 1000mm | 180mm | 130mm | 100mm | 110mm | 110mm | 145.0 | 65.0 | 15.70008 | 6.70624 | DWG | |
| SU100.20R | 1000mm | 205mm | 130mm | 100mm | 110mm | 110mm | 169.0 | 52.0 | 18.491275 | 8.54492 | DWG | |
| SU100.23R | 1000mm | 230mm | 130mm | 100mm | 110mm | 110mm | 193.0 | 52.0 | 20.29808 | 10.52094 | DWG | |
Opções de grelha
| Material | Design | Classe de carga | Cód. | Fixaçao | ||
|---|---|---|---|---|---|---|
| Fundição | Nervurada (Normal) | B-125 | FNX100UCBM | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Galvanizada | Nervurada (Normal) | A-15 | GN100UCA | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Galvanizada | Nervurada (Normal) | A-15 | GN100UOA | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Galvanizada | Perfurada | A-15 | GP100UCA | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Galvanizada | Entramada (Normal) | B-125 | GEX100UCB33 | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Galvanizada | Entramada (Anti-tacão) | B-125 | GEHX100UCB | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Inoxidável | Nervurada (Normal) | A-15 | IN100UCA | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Inoxidável | Perfurada | A-15 | IP100UCA | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Polipropileno | Nervurada Longitudinal Preta | A-15 | PNLH100UCAM | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Polipropileno | Nervurada Longitudinal Cinza | A-15 | PNLH100UCAM-GRIS | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Polipropileno | Nervurada Longitudinal Beige | A-15 | PNLH100UCAM BG | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| CAIXAS E DETALHES DE INSTALAÇAO | ||
|---|---|---|
| Plano do caixa AU100 | DWG | |
| Detalhe construtivo. Instalação no Asfalto | DWG | |
| Detalhe construtivo. Instalação no Concreto | DWG | |
| Detalhe construtivo. Instalação no Intertravado | DWG | |
| Detalhe construtivo. Instalação no Intertravado sobre Placa Portante | DWG | |
