KOMPAQ100 CITY

KOMPAQ100 CITY

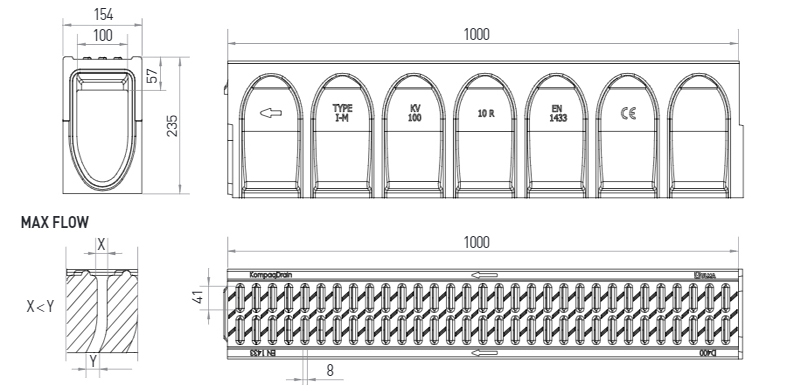

Canal de drenagem linear, modelo ULMA KompaqDrain® City KVDH100, monolítico com grelha integrada em uma peça e sem descontinuidades, antivandalismo e resistente à corrosão. Classe de carga D-400 para a passagem de todo tipo de veículos e com orifícios de captação reduzidos de 8mm. Seção em forma de V otimizada e orifícios com geometria MAX-FLOW®: efeito autolimpante a baixa vazão, incrementando a capacidade a vazão máxima e abertura positiva para evitar entupimento da sujeira, para zonas sem declividade. Superfície ativa com elementos direcionadores da lâmina de água para os orifícios de captação.
Sistema de macho/fêmea de alinhamento horizontal e vertical, e ranhura perimetral pré-moldada para facilitar instalação da junta de vedação envolvente em 360˚. O módulo de manutenção e a caixa incluem: a grelha de fundição FNX100FTDM, pré-marcas laterais para saídas horizontais em cada lado e pré-marcas laterais para conexões em T, L e cruz.

Opções de canal

CÓD. CANAL L
(mm)
Alt total
(mm)
Largura (mm) Ø saída (mm) Seção hidráulica
(cm)
Peças
(x pallet)
Peso
(Kg)
Exterior Interior Vert. Horiz.
KVDH100.10R 1000mm 235mm 154mm 100mm 139.5 28.0 32.6 DWG PDF
CAIXAS E DETALHES DE INSTALAÇÃO
Módulo manutenção AKVDH100MF10R DWG PDF
Caixa AKVDH100MF10RS+AKVD100I+AKVD100B DWG PDF
Detalhe construtivo. Instalação no Intertravado até classe de carga C250 DWG PDF
Detalhe construtivo. Instalação no Intertravado para classe de carga D400 DWG PDF
Detalhe construtivo. Instalação no Asfalto até classe de carga C250 DWG PDF
Detalhe construtivo. Instalação no Asfalto para classe de carga D400 DWG PDF
Detalhe construtivo. Instalação no Concreto DWG PDF
