KOMPAQ150 CIVIL

KOMPAQ150 CIVIL

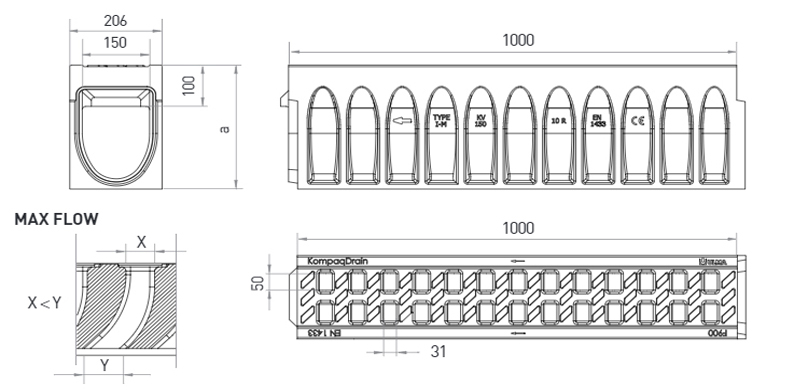

Canal de drenagem linear, modelo ULMA KompaqDrain® Civil KVF150, monolítico com grelha integrada em uma peça e sem descontinuidades, antivandalismo e resistente à corrosão. Classe de carga F-900 para grandes cargas. Seção em forma de V otimizada e orifícios com geometria MAX-FLOW®: efeito autolimpante a baixa vazão, incrementando a capacidade a vazão máxima e abertura positiva para evitar entupimento da sujeira, para zonas sem declividade. Superfície ativa com elementos direcionadores da lâmina de água para os orifícios de captação. Sistema de macho/fêmea de alinhamento horizontal e vertical, e ranhura perimetral pré-moldada para facilitar instalação da junta de vedação envolvente em 360˚. O módulo de manutenção e a caixa incluem: a grelha de fundição FNX150FTFM, pré-marcas laterais para saídas horizontais em cada lado e pré marcas laterais para conexões em T, L e cruz.

Opções de canal

CÓD. CANAL L
(mm)
Alt total
(mm)
Largura (mm) Ø saída (mm) Seção hidráulica
(cm)
Peças
(x pallet)
Peso
(Kg)
Exterior Interior Vert. Horiz.
KVF150.10R 1000mm 300mm 206mm 150mm 227.0 15.0 65.0 DWG PDF
KVF150.20R 1000mm 400mm 206mm 150mm 377.0 15.0 75.0 DWG PDF
KVF150.30R 1000mm 500mm 206mm 150mm 527.0 10.0 84.0 DWG PDF
CAIXAS E DETALHES DE INSTALAÇÃO
Módulo manutenção AKVF150MF DWG PDF
Caixa AKVF150MF.RS + AKVF150I + AKVF150B DWG PDF
Detalhe construtivo. Instalação no Asfalto até classe de carga F900 Longitudinal à direçao do tráfego DWG PDF
Detalhe construtivo. Instalação no Asfalto até classe de carga F900 Transversal à direçao do tráfego DWG PDF
Detalhe construtivo. Instalação no Concreto até classe de carga F900 Longitudinal à direçao do tráfego DWG PDF
Detalhe construtivo. Instalação no Concreto até classe de carga F900 Transversal à direçao do tráfego DWG PDF
