KOMPAQ200 CITY

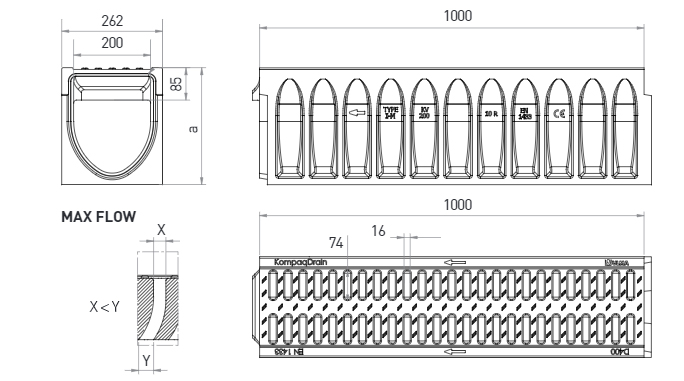

Canal de drenagem linear, modelo ULMA KompaqDrain® City KVFDH200, monolítico com grelha integrada em uma peça e sem descontinuidades, antivandalismo e resistente à corrosão. Classe de carga D-400 para o passo de todo tipo de veículos e com orifícios de captação reduzidos de 16mm. Seção em forma de V otimizada e orifícios com geometria MAX-FLOW®: efeito autolimpante a baixa vazão, incrementando a capacidade a vazão máxima e abertura positiva para evitar entupimento da sujeira, para zonas sem declividade. Superfície ativa com elementos direcionadores da lâmina de água para os orifícios de captação. Sistema de macho/ fêmea de alinhamento horizontal e vertical, e ranhura perimetral pré-moldada para facilitar instalação da junta de vedação envolvente em 360˚. O módulo de manutenção e a caixa incluem: a grelha de fundição FNX200FTDM, pré-marcas laterais para saídas horizontais em cada lado e pré marcas laterais para conexões em T, L e cruz.
Opções de canal
CÓD. CANAL |
L
(mm) |
Alt total
(mm) |
Largura (mm) | Ø saída (mm) |
Seção hidráulica
(cm) |
Peças
(x pallet) |
Peso
(Kg) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|
Exterior | Interior | Vert. | Horiz. | ||||||||
KVFDH200.10R | 1000mm | 305mm | 262mm | 200mm | 318.0 | 12.0 | 79.0 | DWG | |||
KVFDH200.30R | 1000mm | 505mm | 262mm | 200mm | 718.0 | 8.0 | 101.0 | DWG | |||
KVFDH200.50R | 1000mm | 705mm | 262mm | 200mm | 1118.0 | 8.0 | 131.0 | DWG |
CAIXAS E DETALHES DE INSTALAÇÃO | ||
---|---|---|
Módulo manutenção AKVFDH200MF | DWG | |
Caixa AKVFDH200MF.R + AKVF200I + AKVF200B | DWG | |
Detalhe construtivo. Instalação no Intertravado até classe de carga C250 | DWG | |
Detalhe construtivo. Instalação no Intertravado para classe de carga D400 | DWG | |
Detalhe construtivo. Instalação no Asfalto até classe de carga D400 Longitudinal à direçao do tráfego | DWG | |
Detalhe construtivo. Instalação no Asfalto até classe de carga C250 Transversal à direçao do tráfego | DWG | |
Detalhe construtivo. Instalação no Asfalto para classe de carga D400 Transversal à direçao do tráfego | DWG | |
Detalhe construtivo. Instalação no Concreto até classe de carga D400 Longitudinal à direçao do tráfego | DWG | |
Detalhe construtivo. Instalação no Concreto até classe de carga D400 Transversal à direçao do tráfego | DWG |
