MultiV+150

MultiV+150

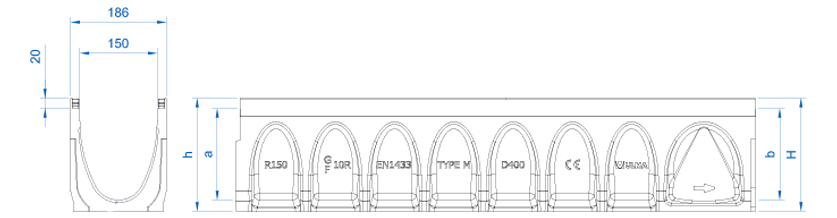

Canal de concreto polimérico tipo ULMA, modelo multiV+ R150G, largura exterior 186mm, largura interior 150mm e com alturas exteriores entre 80 e 320mm, com a possibilidade de instalação em pendente tipo cascata, para a coleta de águas pluviais, em módulos de 1 ML de comprimento, seção em V otimizada, com efeito de auto-limpeza, especialmente desenhada para parcelas de canal sem pendente longitudinal, perfis em aço galvanizado para proteção lateral, sistema de fixação sem parafusos RapidLock®, com 8 pontos de fixação por ML.

    Opções de canal

    CÓD. CANAL L
    (mm)
    Alt total
    (mm)
    Largura (mm) Ø saída (mm) Seção hidráulica
    (cm)
    Peças
    (x pallet)
    Peso
    (Kg)
    Qref
    (l/s)
    Exterior Interior Vert. Horiz.
    R150GH8 1000mm 80mm 186mm 150mm 160.0 60.0 50.0 14.02 1.3 DWG PDF
    R150GH12 1000mm 120mm 186mm 150mm 160.0 119.0 50.0 16.11 4.1 DWG PDF
    R150G00R 1000mm 170mm 186mm 150mm 160.0 156.0 45.0 21.68 6.3 DWG PDF
    R150G10R 1000mm 220mm 186mm 150mm 160.0 218.0 36.0 24.47 10.7 DWG PDF
    R150G11 1000mm 220/225 186mm 150mm 160.0 225.5 36.0 24.45 15.1 DWG PDF
    R150G12 1000mm 225/230 186mm 150mm 160.0 231.9 36.0 25.03 DWG PDF
    R150G13 1000mm 230/235 186mm 150mm 160.0 238.3 36.0 25.40 DWG PDF
    R150G14 1000mm 235/240 186mm 150mm 160.0 244.6 36.0 26.01 DWG PDF
    R150G15 1000mm 240/245 186mm 150mm 160.0 251.0 36.0 26.18 DWG PDF
    R150G16 1000mm 245/250 186mm 150mm 160.0 257.4 36.0 26.67 DWG PDF
    R150G17 1000mm 250/255 186mm 150mm 160.0 263.8 36.0 27.03 DWG PDF
    R150G18 1000mm 255/260 186mm 150mm 160.0 270.2 36.0 27.42 DWG PDF
    R150G19 1000mm 260/265 186mm 150mm 160.0 276.5 36.0 27.89 DWG PDF
    R150G20 1000mm 265/270 186mm 150mm 160.0 283.0 36.0 28.33 DWG PDF
    R150G20R 1000mm 270mm 186mm 150mm 160.0 283.0 36.0 28.28 16.1 DWG PDF
    R150G30R 1000mm 320mm 186mm 150mm 160.0 350.0 27.0 31.52 22.3 DWG PDF
    R150G00RM 500mm 170mm 186mm 150mm 110.0 90.0 156.0 90.0 12.52 6.3 DWG PDF
    R150G10RM 500mm 220mm 186mm 150mm 110.0 125.0 218.0 50.0 14.61 10.7 DWG PDF
    R150FH8 1000mm 80mm 186mm 150mm 160.0 60.0 50.0 14.02 1.3 DWG PDF
    R150FH12 1000mm 120mm 186mm 150mm 160.0 119.0 50.0 16.11 4.1 DWG PDF
    R150F00R 1000mm 170mm 186mm 150mm 160.0 156.0 45.0 21.68 6.3 DWG PDF
    R150F10R 1000mm 220mm 186mm 150mm 160.0 218.0 36.0 24.47 10.7 DWG PDF
    R150F11 1000mm 220/225 186mm 150mm 160.0 225.5 36.0 24.45 15.1 DWG PDF
    R150F12 1000mm 225/230 186mm 150mm 160.0 231.9 36.0 25.03 DWG PDF
    R150F13 1000mm 230/235 186mm 150mm 160.0 238.3 36.0 25.40 DWG PDF
    R150F14 1000mm 235/240 186mm 150mm 160.0 244.6 36.0 26.01 DWG PDF
    R150F15 1000mm 240/245 186mm 150mm 160.0 251.0 36.0 26.18 DWG PDF
    R150F16 1000mm 245/250 186mm 150mm 160.0 257.4 36.0 26.67 DWG PDF
    R150F17 1000mm 250/255 186mm 150mm 160.0 263.8 36.0 27.03 DWG PDF
    R150F18 1000mm 255/260 186mm 150mm 160.0 270.2 36.0 27.42 DWG PDF
    R150F19 1000mm 260/265 186mm 150mm 160.0 276.5 36.0 27.89 DWG PDF
    R150F20 1000mm 265/270 186mm 150mm 160.0 283.0 36.0 28.33 DWG PDF
    R150F20R 1000mm 270mm 186mm 150mm 160.0 283.0 36.0 28.28 16.1 DWG PDF
    R150F30R 1000mm 320mm 186mm 150mm 160.0 350.0 27.0 31.52 22.3 DWG PDF
    R150F00RM 500mm 170mm 186mm 150mm 110.0 90.0 156.0 90.0 12.52 6.3 DWG PDF
    R150F10RM 500mm 220mm 186mm 150mm 110.0 125.0 218.0 50.0 14.61 10.7 DWG PDF

    Opções de grelha

    Material Design Classe de carga Cód. Fixaçao
    Fundição Nervurada (Anti-tacão) C-250 FNHX150RGCM Rapidlock® con 8 puntos de fijación por ML DWG PDF
    Fundição Nervurada (Normal) D-400 FNX150RGDM Rapidlock® con 8 puntos de fijación por ML DWG PDF
    Fundição Nervurada (Anti-tacão) D-400 FNHX150RGDM Rapidlock® con 8 puntos de fijación por ML DWG PDF
    Fundição Nervurada Longitudinal D-400 FNLHX150RGDM Rapidlock® con 8 puntos de fijación por ML DWG PDF
    Galvanizada Ranhurada A-15 GRL150RODH200E18 DWG PDF
    Galvanizada Entramada (Anti-tacão) C-250 GEHX150RGC DWG PDF
    Galvanizada Ranhurada D-400 GRL150ROD DWG PDF
    Galvanizada Ranhurada D-400 GRL150RODH150 DWG PDF
    Galvanizada Módulo Manutençao D-400 GRL150RODM
    Galvanizada Módulo Manutençao D-400 GRL150RODMA DWG PDF
    Galvanizada Módulo Manutençao D-400 GRL150RODMAH150 DWG PDF
    Galvanizada Ranhurada D-400 GRL150RODH200 DWG PDF
    Galvanizada Ranhurada D-400 GRL150RODE18 DWG PDF
    Galvanizada Ranhurada D-400 GRL150RODH150E18 DWG PDF
    CAIXAS E DETALHES DE INSTALAÇÃO
    Plano do caixa AR150G DWG PDF
    Detalhe construtivo. Instalação no Intertravado até classe de carga C250 DWG PDF
    Detalhe construtivo. Instalação no Intertravado para classe de carga D400 DWG PDF
    Detalhe construtivo. Instalação no Intertravado com grelha ranhurada até classe de carga C250 DWG PDF
    Detalhe construtivo. Instalação no Intertravado com grelha ranhurada para classe de carga D400 DWG PDF
    Detalhe construtivo. Instalação no Intertravado sobre Placa Portante até classe de carga C250 DWG PDF
    Detalhe construtivo. Instalação no Intertravado sobre Placa Portante para classe de carga D400 DWG PDF
    Detalhe construtivo. Instalação no Asfalto até classe de carga C250 DWG PDF
    Detalhe construtivo. Instalação no Asfalto para classe de carga D400 DWG PDF
    Detalhe construtivo. Instalação no Asfalto com grelha ranhurada até classe de carga C250 DWG PDF
    Detalhe construtivo. Instalação no Asfalto com grelha ranhurada para classe de carga D400 DWG PDF
    Detalhe construtivo. Instalação no Concreto DWG PDF
    Detalhe construtivo. Instalação no Concreto com grelha ranhurada DWG PDF
    Detalhe construtivo. Instalação na Calçada DWG PDF
