Estádio Valladolid: a maneira mais eficiente de instalar a fiação da televisão
Neste projeto, mostraremos por que é mais fácil e rápido colocar a fiação do Estádio José Zorrilla do time de futebol espanhol Real Valladolid antes da transmissão de um jogo.
Mas primeiro vamos dizer por que eles decidiram reformá-lo.

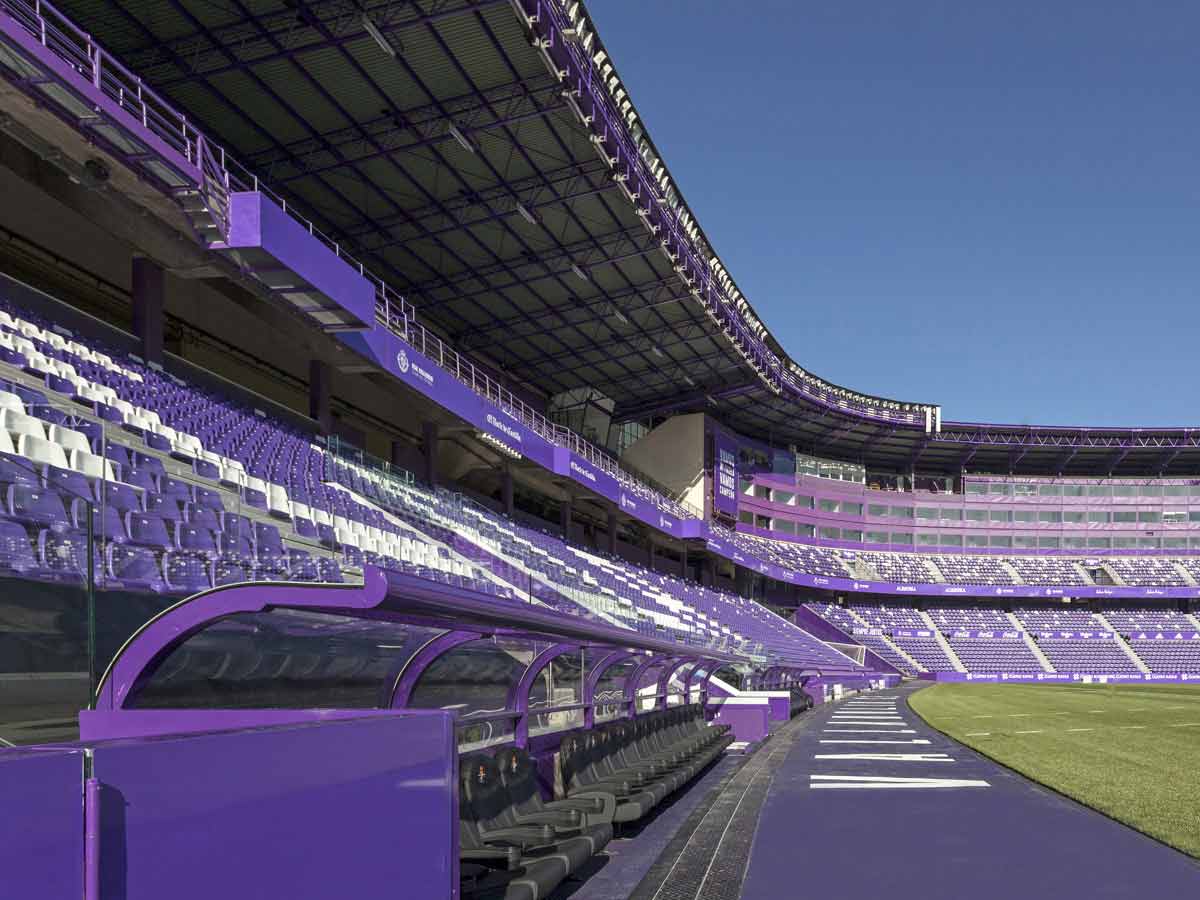

O Estádio Valladolid foi construído em 1982. Naquela época, todos os estádios de futebol espanhóis eram construídos com um fosso por razões de segurança.
Mas essa separação dificulta os jogadores a sentirem a pressão e a proximidade do público, tornando o jogo mais frio.
Por esse motivo, todos os estádios estão eliminando esse fosso e o de José Zorrilla foi o único que restou. Então o Real Valladolid finalmente decidiu reformar e remover o fosso também.

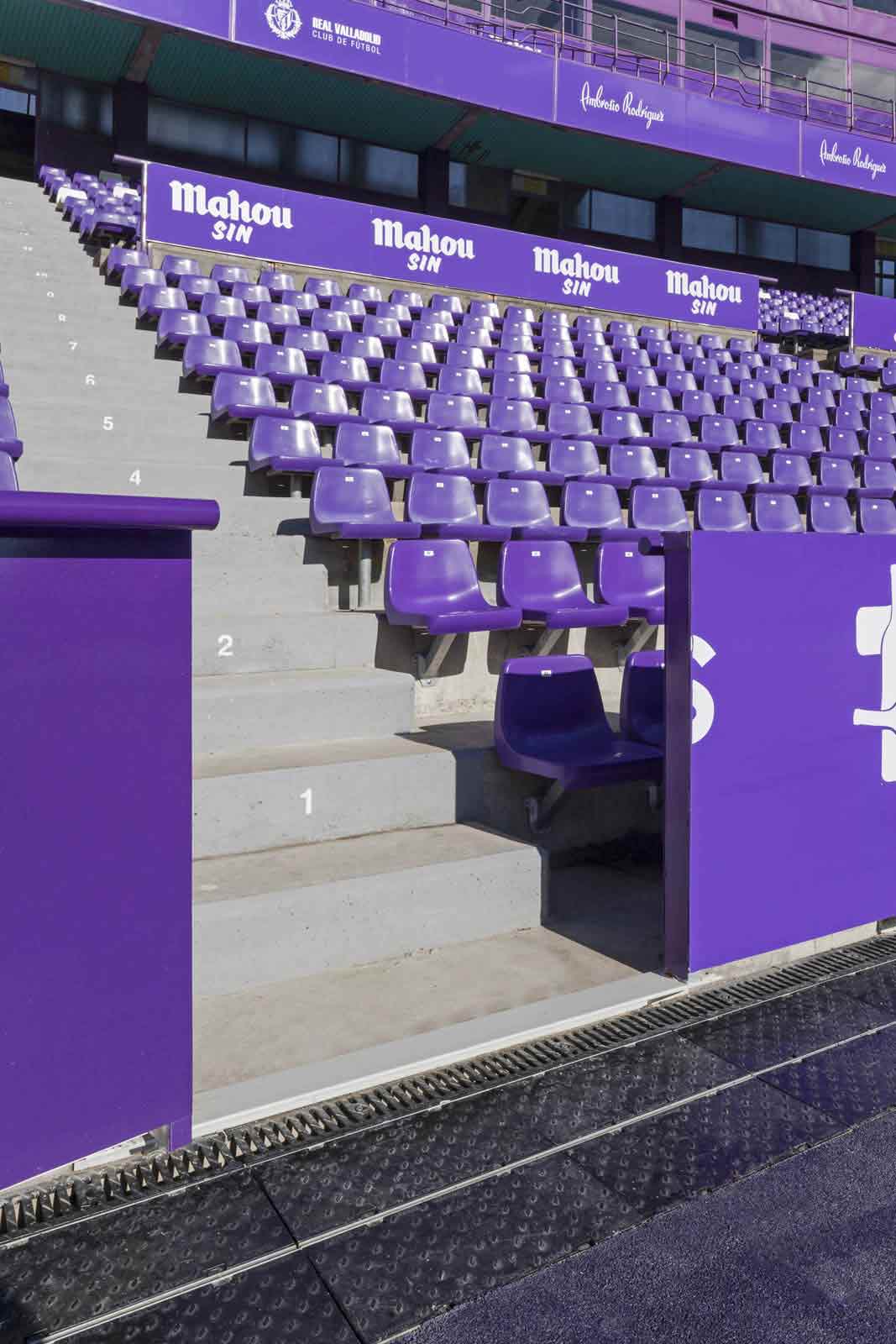

Como eles tiveram que baixar o nível do campo, eles o usaram para aumentar sua capacidade. Três fileiras foram adicionadas aos estandes, totalizando 1.594 assentos a mais, chegando a quase 28.000 no total.
Mas vamos à fiação.
Para se preparar para a transmissão de um jogo pela televisão, a Liga First Division, por meio de sua produtora, deve instalar muitos metros de cabos no estádio.
E como eles fizeram no estádio José Zorrilla para tornar isso mais fácil e confortável?

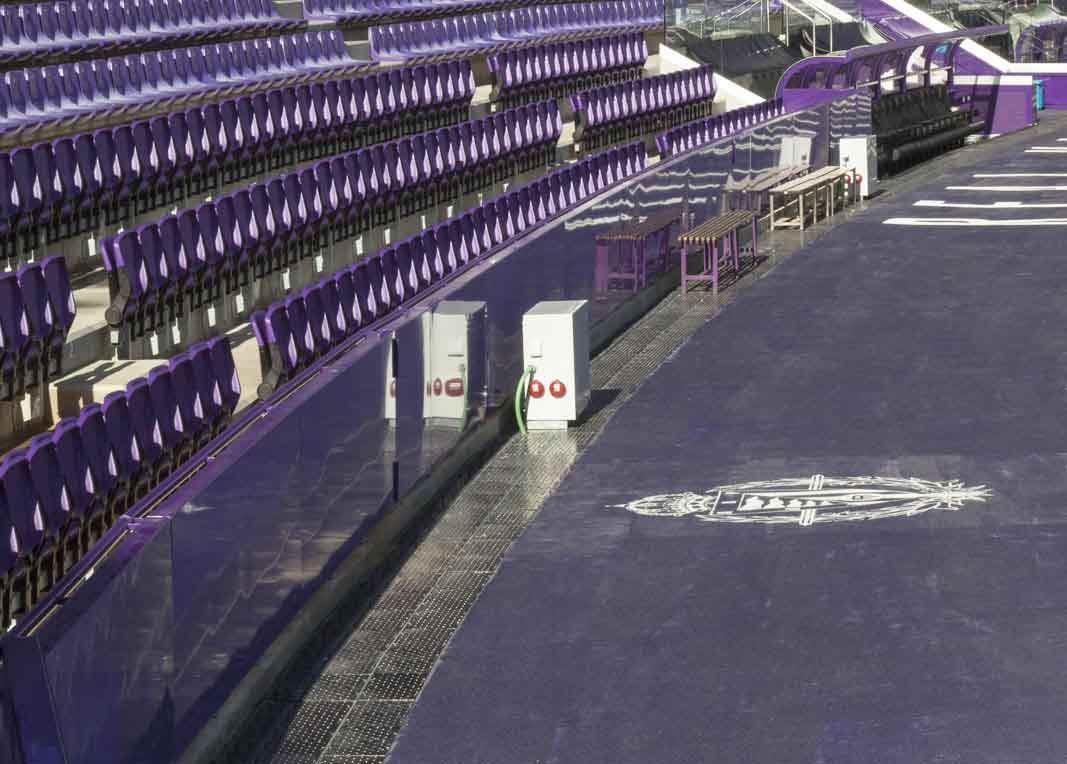

Eles instalaram nossos canais MULTIV de 200 de largura com tampa fechada e fechamento rápido Rapidlock, um sistema que permite abrir e fechar a tampa em um clique, sem a necessidade de ferramentas.
Desta forma, os cabos são dispostos na canalização e a superfície fica livre e transitável com a tampa fechada. E, para puxar os cabos, antes de cada jogo eles levantam as tampas, colocam a fiação e fecham as tampas.
Rápido, simples e eficiente.
Caso contrário, o cabo teria que passar através de um tubo pela instalação, o que consome mais tempo e é muito mais complexo. Ou pior, eles poderiam deixá-los no chão, e ficarem visíveis e desarrumados na superfície, dificultando a passagem.
Se você deseja que profissionais o aconselhem no seu projeto de drenagem ou canalização, escreva-nos aqui.
Por outro lado, os regulamentos da La Liga dizem que toda a fiação e a infraestrutura de TV necessária devem ter canalização própria, específica e única, independentemente de qualquer outra no estádio.
Por esse motivo, foi instalado uma linha de canalizaçao para a instalação elétrica e outra para a fiação de telecomunicações. Além da linha de canais de drenagem para coleta de água da chuva.

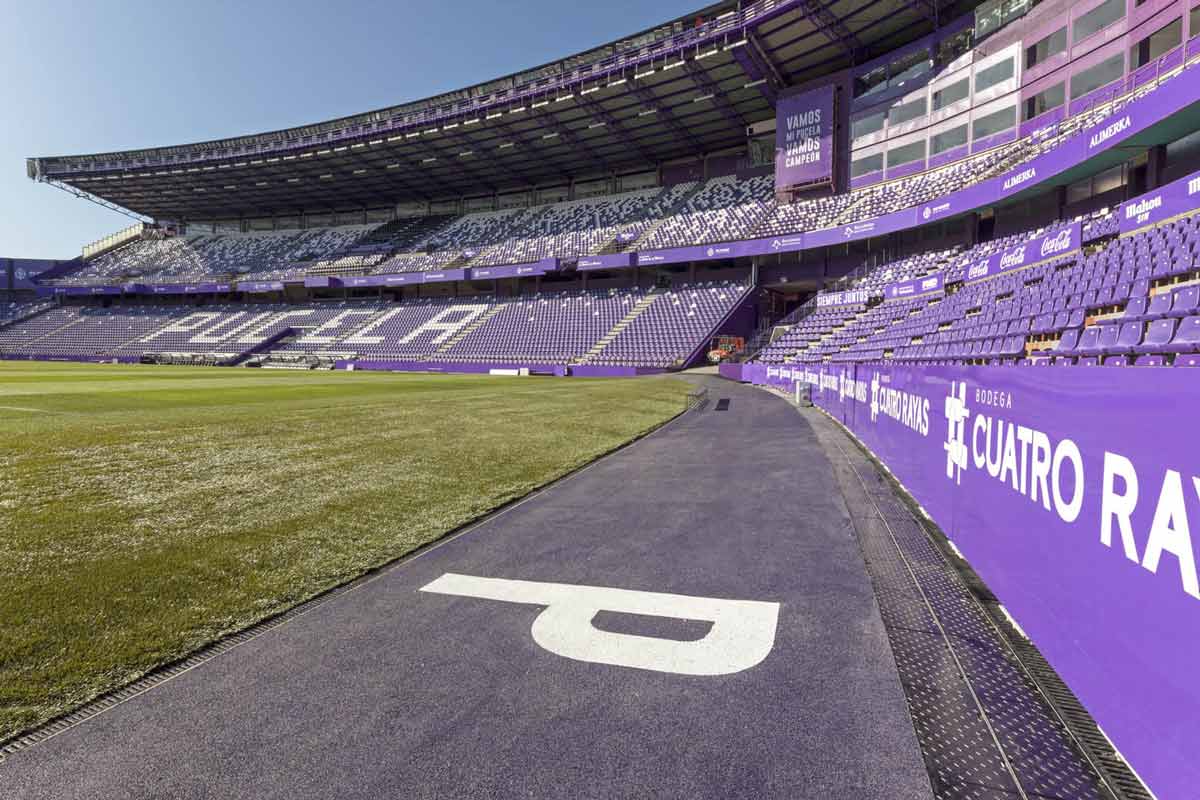

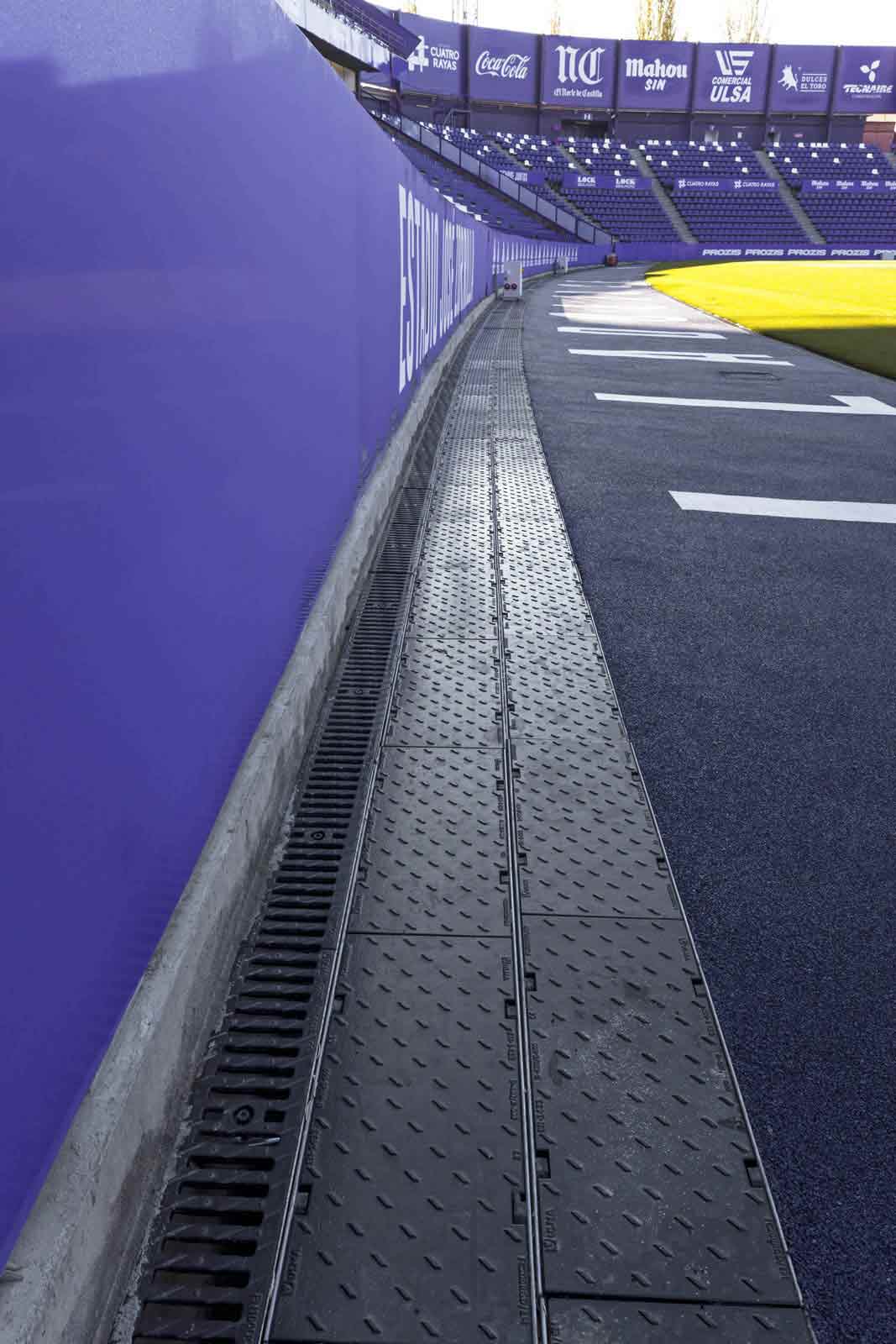

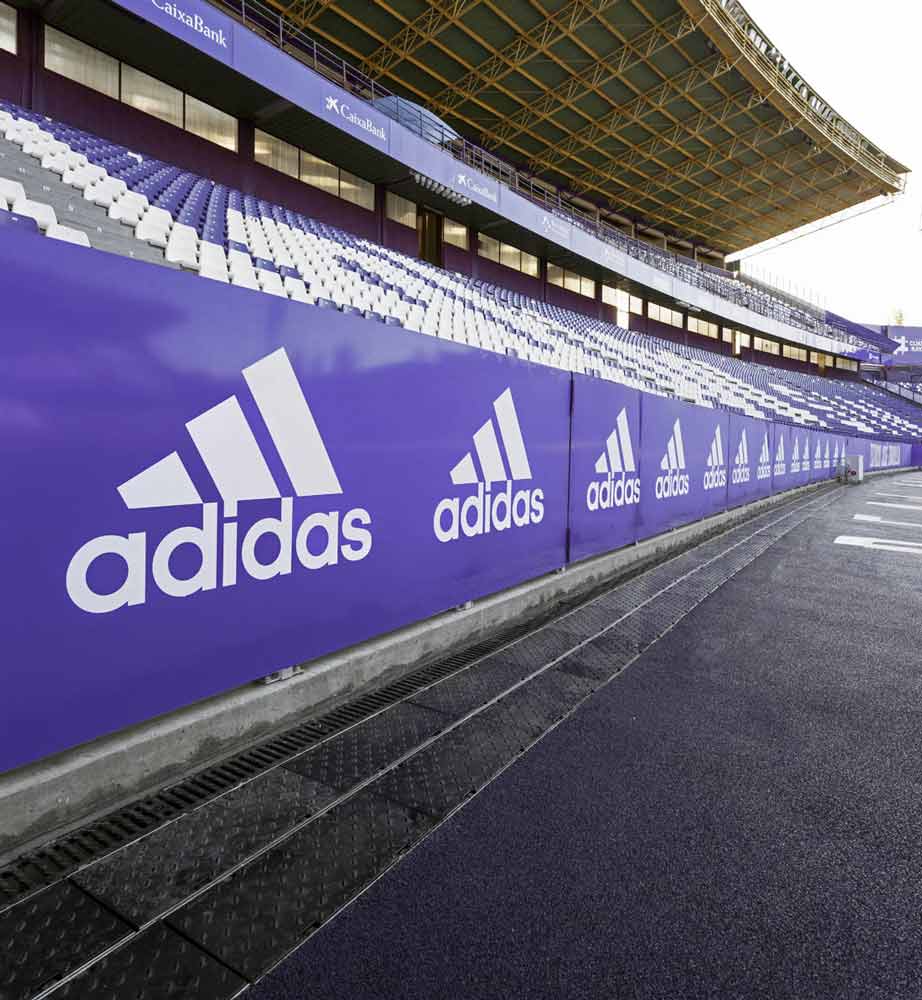

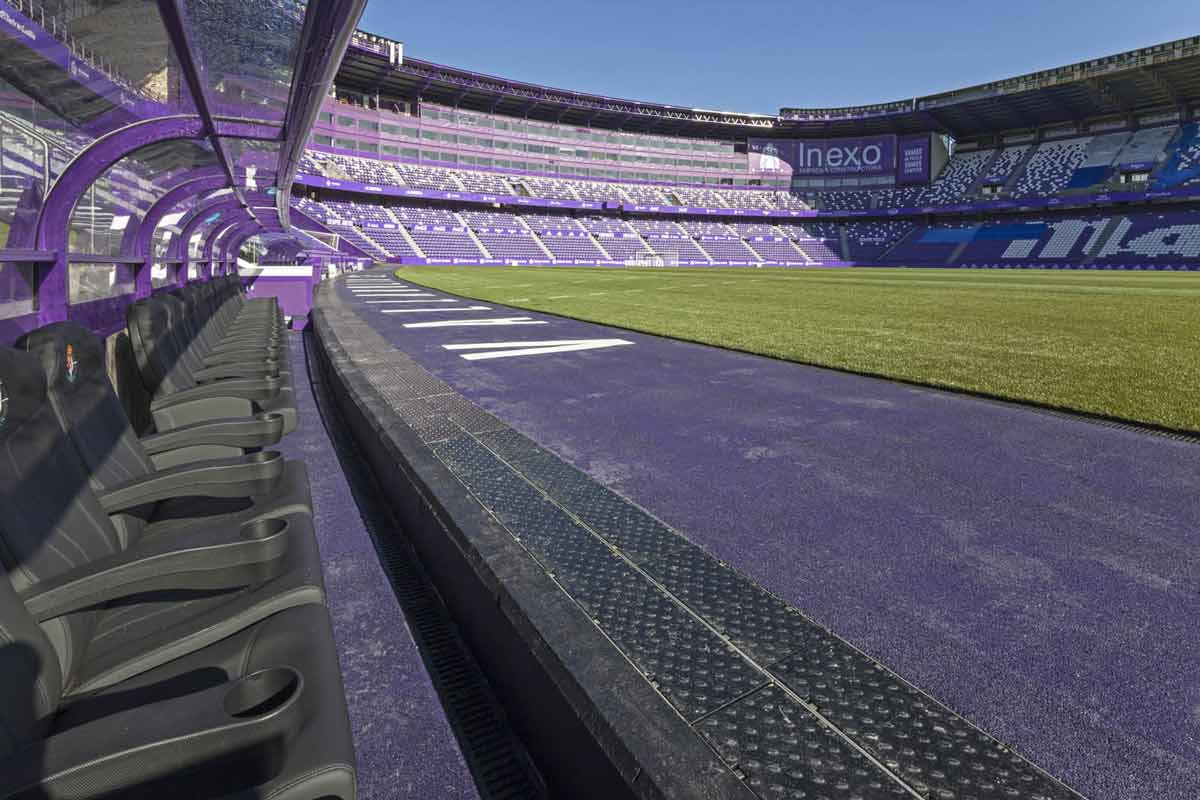

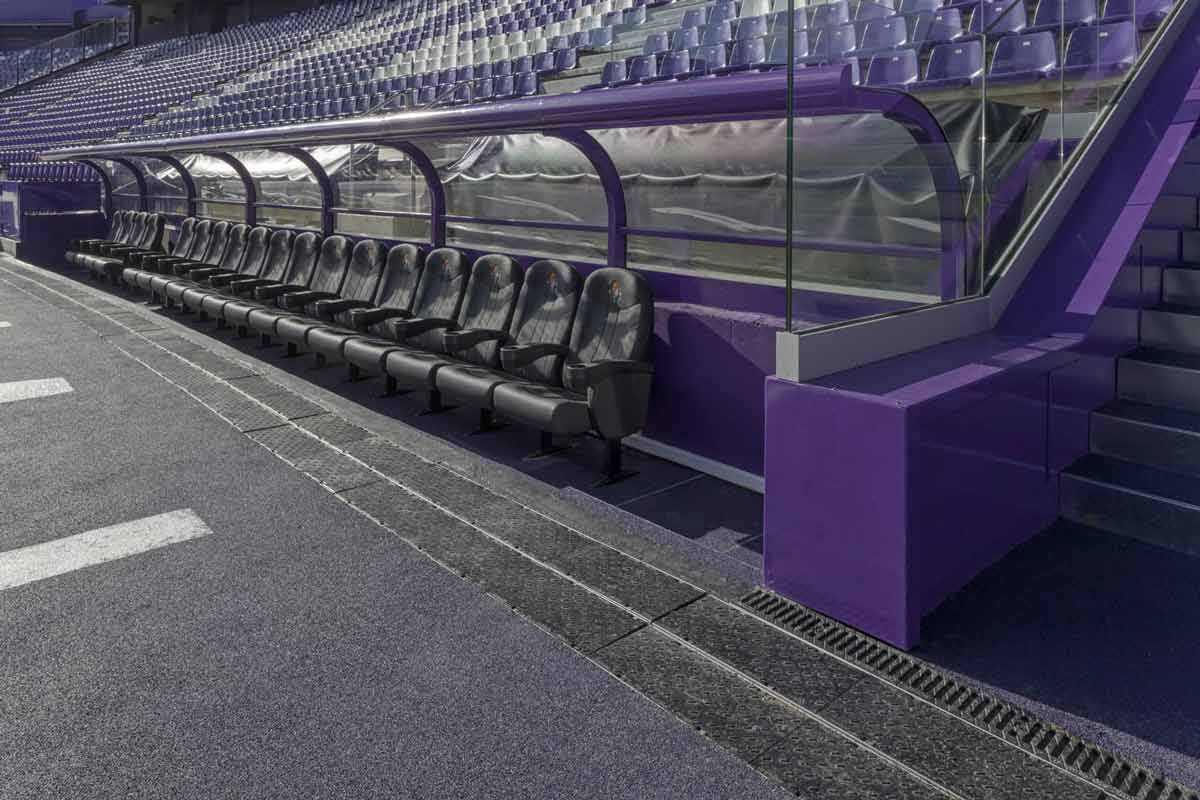

No total, eles colocaram cerca de 800 m de canal MultiV 200 com tampa de fundiçao na classe de carga E-600 para passagem de instalações elétricas e de telecomunicações e cerca de 400 m de canais de drenagem EuroselfV com grelha de fundiçao em C-250 para coleta da água da chuva.
