S250F

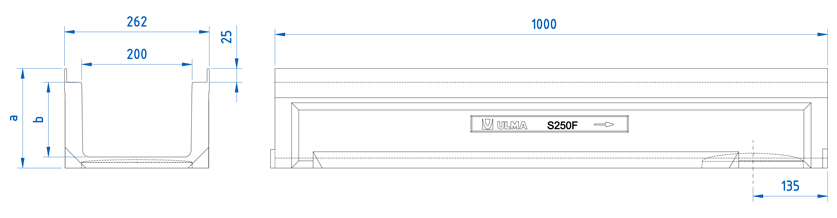

Canal de betão polímero tipo ULMA, modelo S250F, largura exterior 260mm, largura interior 200mm e altura exterior 180mm, para coleta de águas pluviais, em modulos de 1 ML de comprimento, perfis de aço galvanizado para protecçao lateral, fixação de segurança en 8 pontos por ML.
Opções de canal
CÓD. CANAL |
L
(mm) |
Alt total
(mm) |
Largura (mm) | Ø saída (mm) |
Seção hidráulica
(cm) |
Peças
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Exterior | Interior | Vert. | Horiz. | |||||||||
S250F | 1000mm | 180mm | 262mm | 200mm | 160/200mm | - | 260.0 | 28.0 | 31.87 | 12.5 | DWG | |
SM250F | 1000mm | 125mm | 262mm | 200mm | 160mm | - | 157.0 | 40.0 | 25.10 | 5.5 | DWG |
Opções de grelha
Material | Design | Classe de carga | Cód. | Fixaçao | ||
---|---|---|---|---|---|---|
Fundição | Nervurada (Normal) | D-400 | FNX200FTDM | 8 parafusos por ML | DWG | |
Fundição | Nervurada (Normal) | E-600 | FNX200FTEM | 8 parafusos por ML | DWG | |
Fundição | Nervurada (Normal) | F-900 | FNX200FTFM | 8 parafusos por ML | DWG | |
Fundição | Fechado | F-900 | FC200FTFM | 8 parafusos por ML | DWG |
CAIXAS E DETALHES DE INSTALAÇÃO | ||
---|---|---|
Plano do caixa AS250F | DWG | |
Detalhe construtivo. Instalação no Asfalto | DWG | |
Detalhe construtivo. Instalação no Concreto | DWG | |
Detalhe construtivo. Instalação no Asfalto sobre laje | DWG | |
Detalhe construtivo. Instalação no Concreto sobre laje | DWG | |
Detalhe construtivo. Instalação no Intertravado sobre laje | DWG |
