S350F

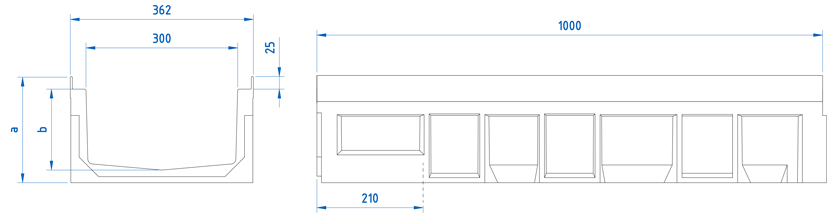

Canal de betão polímero tipo ULMA, modelo S350F, largura exterior 360mm, largura interior 300mm e altura exterior 210mm, para coleta de águas pluviais, em modulos de 1 ML de comprimento, perfis de aço galvanizado para protecçao lateral, fixação de segurança en 8 pontos por ML.
Opções de canal
CÓD. CANAL |
L
(mm) |
Alt total
(mm) |
Largura (mm) | Ø saída (mm) |
Seção hidráulica
(cm) |
Peças
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Exterior | Interior | Vert. | Horiz. | |||||||||
S350F | 1000mm | 210mm | 362mm | 300mm | 250mm | - | 455 | 18 | 43.37 | 23.4 | DWG | |
SM350F | 1000mm | 150mm | 362mm | 300mm | 300mm | - | 294 | 24 | 41.1 | 11.8 | DWG |
Opções de grelha
Material | Design | Classe de carga | Cód. | Fixaçao | ||
---|---|---|---|---|---|---|
Fundição | Nervurada (Normal) | C-250 | FNX300FTCM | 8 parafusos por ML | DWG | |
Fundição | Nervurada (Normal) | D-400 | FNX300FTDM | 8 parafusos por ML | DWG | |
Fundição | Nervurada (Normal) | F-900 | FNX300FTFM | 8 parafusos por ML | DWG | |
Fundição | Nervurada (Normal) | D-400 | FC300FTDM | 8 parafusos por ML | DWG | |
Fundição | Fechado | F-900 | FC300FTFM | 8 parafusos por ML | DWG | |
Galvanizada | Ranhurada | D-400 | GRL300FOD | por pressão, sem parafusos | DWG |
CAIXAS E DETALHES DE INSTALAÇÃO | ||
---|---|---|
Plano do caixa AF300 | DWG | |
Detalhe construtivo. Instalação no Asfalto | DWG | |
Detalhe construtivo. Instalação no Concreto | DWG | |
Detalhe construtivo. Instalação no Asfalto sobre laje | DWG | |
Detalhe construtivo. Instalação no Concreto sobre laje | DWG | |
Detalhe construtivo. Instalação no Intertravado sobre laje | DWG |
