M100

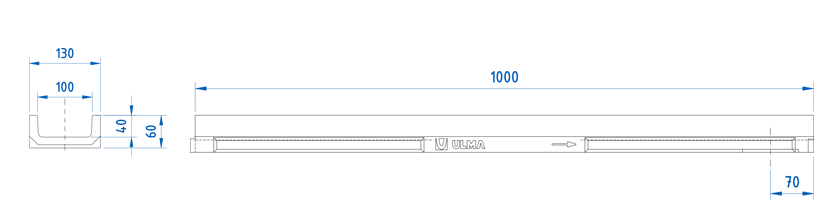

Canal de concreto polimérico tipo ULMA, modelo M100, largura exterior 130mm, largura interior 100mm e altura exterior 60mm, para coleta de águas pluviais, em modulos de 1 ML de comprimento, sistema de fixação de 2 parafusos por ML.
Opções de canal
| CÓD. CANAL |
L
(mm) |
Alt total
(mm) |
Largura (mm) | Ø saída (mm) |
Seção hidráulica
(cm) |
Peças
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Exterior | Interior | Vert. | Horiz. | |||||||||
| M100 | 1000mm | 60mm | 130mm | 100mm | 90mm | - | 40.0 | 120.0 | 8.35 | 0.8 | DWG | |
Opções de grelha
| Material | Design | Classe de carga | Cód. | Fixaçao | ||
|---|---|---|---|---|---|---|
| Fundição | Nervurada (Normal) | B-125 | FNX100UCBM | por 2 parafusos por ML | DWG | |
| Fundição | Nervurada (Normal) | C-250 | FNX100UCCM | por 2 parafusos por ML | DWG | |
| Galvanizada | Nervurada (Normal) | A-15 | GN100UCA | por 2 parafusos por ML | DWG | |
| Galvanizada | Perfurada | A-15 | GP100UCA | por 2 parafusos por ML | DWG | |
| Inoxidável | Nervurada (Normal) | A-15 | IN100UCA | por 2 parafusos por ML | DWG | |
| Inoxidável | Perfurada | A-15 | IP100UCA | por 2 parafusos por ML | DWG | |
| Polipropileno | Nervurada Longitudinal Preta | A-15 | PNLH100UCAM | por 2 parafusos por ML | DWG | |
| Polipropileno | Nervurada Longitudinal Cinza | A-15 | PNLH100UCAM-GRIS | por 2 parafusos por ML | DWG | |
| Polipropileno | Nervurada Longitudinal Beige | A-15 | PNLH100UCAM BG | por 2 parafusos por ML | DWG | |
| CAIXAS E DETALHES DE INSTALAÇÃO | ||
|---|---|---|
| Plano do caixa AEURO100 | DWG | |
| Detalhe construtivo. Instalação no Asfalto | DWG | |
| Detalhe construtivo. Instalação no Concreto | DWG | |
| Detalhe construtivo. Instalação no Intertravado | DWG | |
| Detalhe construtivo. Instalação no Asfalto sobre laje | DWG | |
| Detalhe construtivo. Instalação no Concreto sobre laje | DWG | |
| Detalhe construtivo. Instalação no Intertravado sobre laje | DWG | |
