MultiV+150

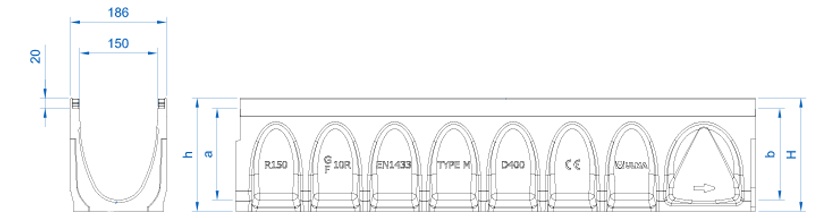

Canal de betão polímero tipo ULMA, modelo multiV+ R150G, largura exterior 186mm, largura interior 150mm e com alturas exteriores entre 80 e 320mm, com a possibilidade de instalação em pendente tipo cascata, para a coleta de águas pluviais, em módulos de 1 ML de comprimento, seção em V otimizada, com efeito de auto-limpeza, especialmente desenhada para parcelas de canal sem pendente longitudinal, perfis em aço galvanizado para proteção lateral, sistema de fixação sem parafusos RapidLock®, com 8 pontos de fixação por ML.
Opções de canal
| CÓD. CANAL |
L
(mm) |
Alt total
(mm) |
Largura (mm) | Ø saída (mm) |
Seção hidráulica
(cm) |
Peças
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Exterior | Interior | Vert. | Horiz. | |||||||||
| R150GH8 | 1000mm | 80mm | 186mm | 150mm | 160.0 | 60.0 | 50.0 | 14.02 | 1.3 | DWG | ||
| R150GH12 | 1000mm | 120mm | 186mm | 150mm | 160.0 | 119.0 | 50.0 | 16.11 | 4.1 | DWG | ||
| R150G00R | 1000mm | 170mm | 186mm | 150mm | 160.0 | 156.0 | 45.0 | 21.68 | 6.3 | DWG | ||
| R150G10R | 1000mm | 220mm | 186mm | 150mm | 160.0 | 218.0 | 36.0 | 24.47 | 10.7 | DWG | ||
| R150G11 | 1000mm | 220/225 | 186mm | 150mm | 160.0 | 225.5 | 36.0 | 24.45 | DWG | |||
| R150G12 | 1000mm | 225/230 | 186mm | 150mm | 160.0 | 231.9 | 36.0 | 25.03 | DWG | |||
| R150G13 | 1000mm | 230/235 | 186mm | 150mm | 160.0 | 238.3 | 36.0 | 25.40 | DWG | |||
| R150G14 | 1000mm | 235/240 | 186mm | 150mm | 160.0 | 244.6 | 36.0 | 26.01 | DWG | |||
| R150G15 | 1000mm | 240/245 | 186mm | 150mm | 160.0 | 251.0 | 36.0 | 26.18 | DWG | |||
| R150G16 | 1000mm | 245/250 | 186mm | 150mm | 160.0 | 257.4 | 36.0 | 26.67 | DWG | |||
| R150G17 | 1000mm | 250/255 | 186mm | 150mm | 160.0 | 263.8 | 36.0 | 27.03 | DWG | |||
| R150G18 | 1000mm | 255/260 | 186mm | 150mm | 160.0 | 270.2 | 36.0 | 27.42 | DWG | |||
| R150G19 | 1000mm | 260/265 | 186mm | 150mm | 160.0 | 276.5 | 36.0 | 27.89 | DWG | |||
| R150G20 | 1000mm | 265/270 | 186mm | 150mm | 160.0 | 283.0 | 36.0 | 28.33 | DWG | |||
| R150G20R | 1000mm | 270mm | 186mm | 150mm | 160.0 | 283.0 | 36.0 | 28.28 | 16.1 | DWG | ||
| R150G30R | 1000mm | 320mm | 186mm | 150mm | 160.0 | 350.0 | 27.0 | 31.52 | 22.3 | DWG | ||
| R150G00RM | 500mm | 170mm | 186mm | 150mm | 110.0 | 90.0 | 156.0 | 90.0 | 12.52 | DWG | ||
| R150G10RM | 500mm | 220mm | 186mm | 150mm | 110.0 | 125.0 | 218.0 | 50.0 | 14.61 | DWG | ||
| R150G20RM | 500mm | 270mm | 186mm | 150mm | 110.0 | 160.0 | 283.0 | 40.0 | 17.7 | DWG | ||
| R150FH8 | 1000mm | 80mm | 186mm | 150mm | 160.0 | 60.0 | 50.0 | 14.02 | 1.3 | DWG | ||
| R150FH12 | 1000mm | 120mm | 186mm | 150mm | 160.0 | 119.0 | 50.0 | 16.11 | 4.1 | DWG | ||
| R150F00R | 1000mm | 170mm | 186mm | 150mm | 160.0 | 156.0 | 45.0 | 21.68 | 6.3 | DWG | ||
| R150F10R | 1000mm | 220mm | 186mm | 150mm | 160.0 | 218.0 | 36.0 | 24.47 | 10.7 | DWG | ||
| R150F11 | 1000mm | 220/225 | 186mm | 150mm | 160.0 | 225.5 | 36.0 | 24.45 | 15.1 | DWG | ||
| R150F12 | 1000mm | 225/230 | 186mm | 150mm | 160.0 | 231.9 | 36.0 | 25.03 | DWG | |||
| R150F13 | 1000mm | 230/235 | 186mm | 150mm | 160.0 | 238.3 | 36.0 | 25.40 | DWG | |||
| R150F14 | 1000mm | 235/240 | 186mm | 150mm | 160.0 | 244.6 | 36.0 | 26.01 | DWG | |||
| R150F15 | 1000mm | 240/245 | 186mm | 150mm | 160.0 | 251.0 | 36.0 | 26.18 | DWG | |||
| R150F16 | 1000mm | 245/250 | 186mm | 150mm | 160.0 | 257.4 | 36.0 | 26.67 | DWG | |||
| R150F17 | 1000mm | 250/255 | 186mm | 150mm | 160.0 | 263.8 | 36.0 | 27.03 | DWG | |||
| R150F18 | 1000mm | 255/260 | 186mm | 150mm | 160.0 | 270.2 | 36.0 | 27.42 | DWG | |||
| R150F19 | 1000mm | 260/265 | 186mm | 150mm | 160.0 | 276.5 | 36.0 | 27.89 | DWG | |||
| R150F20 | 1000mm | 265/270 | 186mm | 150mm | 160.0 | 283.0 | 36.0 | 28.33 | DWG | |||
| R150F20R | 1000mm | 270mm | 186mm | 150mm | 160.0 | 283.0 | 36.0 | 28.28 | 16.1 | DWG | ||
| R150F30R | 1000mm | 320mm | 186mm | 150mm | 160.0 | 350.0 | 27.0 | 31.52 | 22.3 | DWG | ||
| R150F00RM | 500mm | 170mm | 186mm | 150mm | 110.0 | 90.0 | 156.0 | 90.0 | 12.52 | DWG | ||
| R150F10RM | 500mm | 220mm | 186mm | 150mm | 110.0 | 125.0 | 218.0 | 50.0 | 14.61 | DWG | ||
| R150F20RM | 500mm | 270mm | 186mm | 150mm | 110.0 | 160.0 | 283.0 | 40.0 | 17.7 | DWG | ||
Opções de grelha
| Material | Design | Classe de carga | Cód. | Fixaçao | ||
|---|---|---|---|---|---|---|
| Fundição | Nervurada (Anti-tacão) | C-250 | FNHX150RGCM | Rapidlock® fecho rápido sem parafusos | DWG | |
| Fundição | Nervurada (Normal) | D-400 | FNX150RGDM | Rapidlock® fecho rápido sem parafusos | DWG | |
| Fundição | Nervurada (Anti-tacão) | D-400 | FNHX150RGDM | Rapidlock® fecho rápido sem parafusos | DWG | |
| Fundição | Nervurada Longitudinal | D-400 | FNLHX150RGDM | Rapidlock® fecho rápido sem parafusos | DWG | |
| Galvanizada | Entramada (Anti-tacão) | C-250 | GEHX150RGC | Rapidlock® fecho rápido sem parafusos | DWG | |
| Galvanizada | Ranhurada | A-15 | GRL150RODH200E18 | Rapidlock® fecho rápido sem parafusos | DWG | |
| Galvanizada | Ranhurada | D-400 | GRL150ROD | Rapidlock® fecho rápido sem parafusos | DWG | |
| Galvanizada | Ranhurada | D-400 | GRL150RODH150 | Rapidlock® fecho rápido sem parafusos | DWG | |
| Galvanizada | Ranhurada | D-400 | GRL150RODH200 | Rapidlock® fecho rápido sem parafusos | DWG | |
| Galvanizada | Ranhurada | D-400 | GRL150RODE18 | Rapidlock® fecho rápido sem parafusos | DWG | |
| Galvanizada | Ranhurada | D-400 | GRL150RODH150E18 | Rapidlock® fecho rápido sem parafusos | DWG | |
| CAIXAS E DETALHES DE INSTALAÇÃO | ||
|---|---|---|
| Plano do caixa AR150G | DWG | |
| Detalhe construtivo. Instalação no Intertravado até classe de carga C250 | DWG | |
| Detalhe construtivo. Instalação no Intertravado para classe de carga D400 | DWG | |
| Detalhe construtivo. Instalação no Intertravado com grelha ranhurada até classe de carga C250 | DWG | |
| Detalhe construtivo. Instalação no Intertravado com grelha ranhurada para classe de carga D400 | DWG | |
| Detalhe construtivo. Instalação no Intertravado sobre Placa Portante até classe de carga C250 | DWG | |
| Detalhe construtivo. Instalação no Intertravado sobre Placa Portante para classe de carga D400 | DWG | |
| Detalhe construtivo. Instalação no Asfalto até classe de carga C250 | DWG | |
| Detalhe construtivo. Instalação no Asfalto para classe de carga D400 | DWG | |
| Detalhe construtivo. Instalação no Asfalto com grelha ranhurada até classe de carga C250 | DWG | |
| Detalhe construtivo. Instalação no Asfalto com grelha ranhurada para classe de carga D400 | DWG | |
| Detalhe construtivo. Instalação no Concreto | DWG | |
| Detalhe construtivo. Instalação no Concreto com grelha ranhurada | DWG | |
| Detalhe construtivo. Instalação na Calçada | DWG | |
