MultiV+200

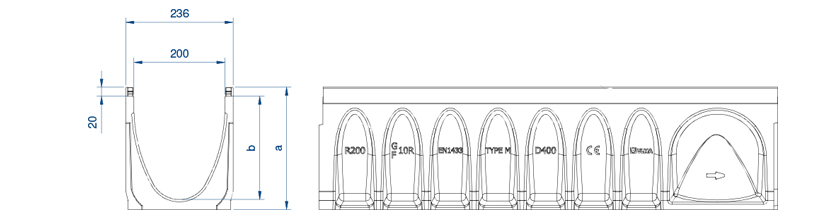

Canal de betão polímero tipo ULMA, modelo multiV+ R200G, largura exterior 236mm, largura interior 200mm e com alturas exteriores entre 80 e 370mm, com a possibilidade de instalação em pendente tipo cascata, para a coleta de águas pluviais, em módulos de 1 ML de comprimento, seção em V otimizada, com efeito de auto-limpeza, especialmente desenhada para parcelas de canal sem pendente longitudinal, perfis em aço galvanizado para proteção lateral, sistema de fixação sem parafusos RapidLock®, com 8 pontos de fixação por ML.
Opções de canal
| CÓD. CANAL |
L
(mm) |
Alt total
(mm) |
Largura (mm) | Ø saída (mm) |
Seção hidráulica
(cm) |
Peças
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Exterior | Interior | Vert. | Horiz. | |||||||||
| R200GH8 | 1000mm | 80mm | 236mm | 200mm | 160 | 79 | 48 | 16.50 | 1.9 | DWG | ||
| R200GH12 | 1000mm | 120mm | 236mm | 200mm | 160 | 159 | 36 | 19.30 | 5.8 | DWG | ||
| R200G000R | 1000mm | 170mm | 236mm | 200mm | 200 | 204 | 35 | 25.24 | 8.4 | DWG | ||
| R200G00R | 1000mm | 220mm | 236mm | 200mm | 200 | 284 | 28 | 28.94 | 14.1 | DWG | ||
| R200G01 | 1000mm | 220/225 | 236mm | 200mm | 200 | 294.6 | 29.58 | DWG | ||||
| R200G02 | 1000mm | 225/230 | 236mm | 200mm | 200 | 302.7 | 29.99 | DWG | ||||
| R200G03 | 1000mm | 230/235 | 236mm | 200mm | 200 | 310.9 | 30.28 | DWG | ||||
| R200G04 | 1000mm | 235/240 | 236mm | 200mm | 200 | 319 | 30.71 | DWG | ||||
| R200G05 | 1000mm | 240/245 | 236mm | 200mm | 200 | 327.2 | 31.27 | DWG | ||||
| R200G06 | 1000mm | 245/250 | 236mm | 200mm | 200 | 335.3 | 31.70 | DWG | ||||
| R200G07 | 1000mm | 250/255 | 236mm | 200mm | 200 | 343.5 | 31.13 | DWG | ||||
| R200G08 | 1000mm | 255/260 | 236mm | 200mm | 200 | 351.6 | 32.52 | DWG | ||||
| R200G09 | 1000mm | 260/265 | 236mm | 200mm | 200 | 359.8 | 32.93 | DWG | ||||
| R200G10 | 1000mm | 265/270 | 236mm | 200mm | 200 | 368 | 33.45 | DWG | ||||
| R200G10R | 1000mm | 270mm | 236mm | 200mm | 200 | 368 | 28 | 33.44 | 21.09 | DWG | ||
| R200G11 | 1000mm | 270/275 | 236mm | 200mm | 200 | 388.4 | 33.60 | DWG | ||||
| R200G12 | 1000mm | 275/280 | 236mm | 200mm | 200 | 396.1 | 34.08 | DWG | ||||
| R200G13 | 1000mm | 280/285 | 236mm | 200mm | 200 | 403.8 | 34.55 | DWG | ||||
| R200G14 | 1000mm | 285/290 | 236mm | 200mm | 200 | 411.6 | 34.98 | DWG | ||||
| R200G15 | 1000mm | 290/295 | 236mm | 200mm | 200 | 419.3 | 35.26 | DWG | ||||
| R200G16 | 1000mm | 295/300 | 236mm | 200mm | 200 | 427 | 35.47 | DWG | ||||
| R200G17 | 1000mm | 300/305 | 236mm | 200mm | 200 | 434.8 | 36.30 | DWG | ||||
| R200G18 | 1000mm | 305/310 | 236mm | 200mm | 200 | 442.5 | 36.67 | DWG | ||||
| R200G19 | 1000mm | 310/315 | 236mm | 200mm | 200 | 450.2 | 37.13 | DWG | ||||
| R200G20 | 1000mm | 315/320 | 236mm | 200mm | 200 | 458 | 37.49 | DWG | ||||
| R200G20R | 1000mm | 320mm | 236mm | 200mm | 200 | 458 | 21 | 37.51 | 29.2 | DWG | ||
| R200G30R | 1000mm | 370mm | 236mm | 200mm | 200 | 542 | 21 | 41.49 | 38.4 | DWG | ||
| R200G00RM | 500mm | 220mm | 236mm | 200mm | 160 | 125 | 284 | 32 | 19.82 | DWG | ||
| R200G10RM | 500mm | 270mm | 236mm | 200mm | 160 | 160 | 368 | 32 | 21.79 | DWG | ||
| R200G20RM | 500mm | 320mm | 236mm | 200mm | 160 | 200 | 458 | 42 | 23.72 | DWG | ||
| R200FH8 | 1000mm | 80mm | 236mm | 200mm | 160 | 79 | 48 | 1.9 | DWG | |||
| R200FH12 | 1000mm | 120mm | 236mm | 200mm | 160 | 159 | 36 | 5.8 | DWG | |||
| R200F000R | 1000mm | 170mm | 236mm | 200mm | 200 | 204 | 35 | 25.24 | 8.4 | DWG | ||
| R200F00R | 1000mm | 220mm | 236mm | 200mm | 200 | 284 | 16 | 28.94 | 14.1 | DWG | ||
| R200F01 | 1000mm | 220/225 | 236mm | 200mm | 200 | 294.6 | 29.58 | DWG | ||||
| R200F02 | 1000mm | 225/230 | 236mm | 200mm | 200 | 302.7 | 29.99 | DWG | ||||
| R200F03 | 1000mm | 230/235 | 236mm | 200mm | 200 | 310.9 | 30.28 | DWG | ||||
| R200F04 | 1000mm | 235/240 | 236mm | 200mm | 200 | 319 | 30.71 | DWG | ||||
| R200F05 | 1000mm | 240/245 | 236mm | 200mm | 200 | 327.2 | 31.27 | DWG | ||||
| R200F06 | 1000mm | 245/250 | 236mm | 200mm | 200 | 335.3 | 31.70 | DWG | ||||
| R200F07 | 1000mm | 250/255 | 236mm | 200mm | 200 | 343.5 | 32.13 | DWG | ||||
| R200F08 | 1000mm | 255/260 | 236mm | 200mm | 200 | 351.6 | 32.52 | DWG | ||||
| R200F09 | 1000mm | 260/265 | 236mm | 200mm | 200 | 359.8 | 32.93 | DWG | ||||
| R200F10 | 1000mm | 265/270 | 236mm | 200mm | 200 | 368 | 33.45 | DWG | ||||
| R200F10R | 1000mm | 270mm | 236mm | 200mm | 200 | 368 | 16 | 33.44 | 21.09 | DWG | ||
| R200F11 | 1000mm | 270/275 | 236mm | 200mm | 200 | 388.4 | 33.60 | DWG | ||||
| R200F12 | 1000mm | 275/280 | 236mm | 200mm | 200 | 396.1 | 34.08 | DWG | ||||
| R200F13 | 1000mm | 280/285 | 236mm | 200mm | 200 | 403.8 | 34.55 | DWG | ||||
| R200F14 | 1000mm | 285/290 | 236mm | 200mm | 200 | 411.6 | 34.98 | DWG | ||||
| R200F15 | 1000mm | 290/295 | 236mm | 200mm | 200 | 419.3 | 35.26 | DWG | ||||
| R200F16 | 1000mm | 295/300 | 236mm | 200mm | 200 | 427 | 35.47 | DWG | ||||
| R200F17 | 1000mm | 300/305 | 236mm | 200mm | 200 | 434.8 | 36.30 | DWG | ||||
| R200F18 | 1000mm | 305/310 | 236mm | 200mm | 200 | 442.5 | 36.67 | DWG | ||||
| R200F19 | 1000mm | 310/315 | 236mm | 200mm | 200 | 450.2 | 37.13 | DWG | ||||
| R200F20 | 1000mm | 315/320 | 236mm | 200mm | 200 | 458 | 37.49 | DWG | ||||
| R200F20R | 1000mm | 320mm | 236mm | 200mm | 200 | 458 | 21 | 37.51 | 29.2 | DWG | ||
| R200F30R | 1000mm | 370mm | 236mm | 200mm | 200 | 542 | 21 | 41.49 | 38.4 | DWG | ||
| R200F00RM | 500mm | 220mm | 236mm | 200mm | 160 | 125 | 284 | 32 | 19.82 | DWG | ||
| R200F10RM | 500mm | 270mm | 236mm | 200mm | 160 | 160 | 368 | 32 | 21.79 | DWG | ||
| R200F20RM | 500mm | 320mm | 236mm | 200mm | 160 | 200 | 458 | 42 | 23.72 | DWG | ||
Opções de grelha
| Material | Design | Classe de carga | Cód. | Fixaçao | ||
|---|---|---|---|---|---|---|
| Fundição | Nervurada (Anti-tacão) | C-250 | FNHX200RGCM | Rapidlock® fecho rápido sem parafusos | DWG | |
| Fundição | Nervurada (Normal) | D-400 | FNX200RGDM | Rapidlock® fecho rápido sem parafusos | DWG | |
| Fundição | Nervurada (Anti-tacão) | D-400 | FNHX200RGDM | Rapidlock® fecho rápido sem parafusos | DWG | |
| Fundição | Nervurada Longitudinal | D-400 | FNLHX200RGD/EM | Rapidlock® fecho rápido sem parafusos | DWG | |
| Fundição | Fechada | D-400 | FC200RGDEM | Rapidlock® fecho rápido sem parafusos | DWG | |
| Galvanizada | Entramada (Anti-tacão) | C-250 | GEHX200RGC | Rapidlock® fecho rápido sem parafusos | DWG | |
| Galvanizada | Ranhurada | D-400 | GRL200ROD | Rapidlock® fecho rápido sem parafusos | DWG | |
| Galvanizada | Ranhurada | D-400 | GRL200RODH150 | Rapidlock® fecho rápido sem parafusos | DWG | |
| Galvanizada | Ranhurada | D-400 | GRL200RODH200 | Rapidlock® fecho rápido sem parafusos | DWG | |
| Galvanizada | Ranhurada | D-400 | GRL200RODE18 | Rapidlock® fecho rápido sem parafusos | DWG | |
| Galvanizada | Ranhurada | D-400 | GRL200RODH150E18 | Rapidlock® fecho rápido sem parafusos | DWG | |
| Galvanizada | Ranhurada | D-400 | GRL200RODH200E18 | Rapidlock® fecho rápido sem parafusos | DWG | |
| CAIXAS E DETALHES DE INSTALAÇÃO | ||
|---|---|---|
| Plano do caixa AR200G | DWG | |
| Detalhe construtivo. Instalação no Intertravado até classe de carga C250 | DWG | |
| Detalhe construtivo. Instalação no Intertravado para classe de carga D400 | DWG | |
| Detalhe construtivo. Instalação no Intertravado com grelha ranhurada até classe de carga C250 | DWG | |
| Detalhe construtivo. Instalação no Intertravado com grelha ranhurada para classe de carga D400 | DWG | |
| Detalhe construtivo. Instalação no Intertravado sobre Placa Portante até classe de carga C250 | DWG | |
| Detalhe construtivo. Instalação no Intertravado sobre Placa Portante para classe de carga D400 | DWG | |
| Detalhe construtivo. Instalação no Asfalto até classe de carga C250 | DWG | |
| Detalhe construtivo. Instalação no Asfalto para classe de carga D400 | DWG | |
| Detalhe construtivo. Instalação no Asfalto com grelha ranhurada até classe de carga C250 | DWG | |
| Detalhe construtivo. Instalação no Asfalto com grelha ranhurada para classe de carga D400 | DWG | |
| Detalhe construtivo. Instalação no Concreto | DWG | |
| Detalhe construtivo. Instalação no Concreto com grelha ranhurada | DWG | |
| Detalhe construtivo. Instalação na Calçada | DWG | |
