EUROKIT

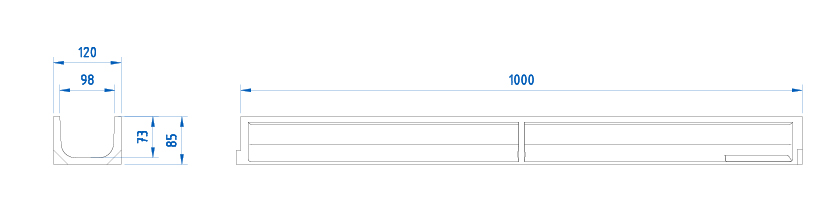

ML completo composto por 1 Ud. de canal de betão polímero tipo ULMA, para coleta de águas pluviais, modelo EUROKIT, largura exterior 120mm, largura interior 98mm e altura exterior 85mm.
Opções de canal
| CÓD. CANAL |
L
(mm) |
Alt total
(mm) |
Largura (mm) | Ø saída (mm) |
Seção hidráulica
(cm) |
Peças
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Exterior | Interior | Vert. | Horiz. | |||||||||
| EUROKIT | 1000mm | 85mm | 120mm | 98mm | 110.0 | - | 66.5 | 108 (como grelha montada) | 6.43 | 2.0 | DWG | |
Opções de grelha
| Material | Design | Classe de carga | Cód. | Fixaçao | ||
|---|---|---|---|---|---|---|
| Galvanizada | Nervurada (Normal) | A-15 | GNS100UOA | tipo "click" o a presión | DWG | |
| Galvanizada | Ranhurada | A-15 | GR100UOAH25 | Apoiada | DWG | |
| DETALHES DE INSTALAÇÃO | ||
|---|---|---|
| Detalhe construtivo. Instalação no Intertravado | DWG | |
| Detalhe construtivo. Instalação no Intertravado com grelha ranhurada | DWG | |
| Detalhe construtivo. Instalação no Intertravado sobre laje | DWG | |
| Detalhe construtivo. Instalação no Intertravado sobre Placa Portante | DWG | |
| Detalhe construtivo. Instalação no Asfalto | DWG | |
| Detalhe construtivo. Instalação no Asfalto sobre laje | DWG | |
| Detalhe construtivo. Instalação no Concreto | DWG | |
| Detalhe construtivo. Instalação no Concreto com grelha ranhurada | DWG | |
| Detalhe construtivo. Instalação no Concreto sobre laje | DWG | |
