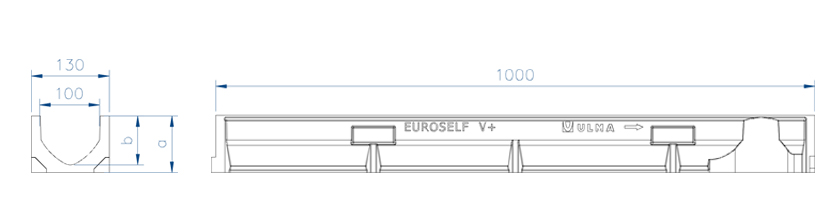

EUROSELFV+
Canal de betão polímero tipo ULMA, modelo EUROSELFV+, largura exterior 130mm, largura interior 100mm e com alturas exteriores disponíveis entre 95mm e 145mm, para coleta de águas pluviais, em modulos de 1 ML de comprimento, eção em V otimizada, com efeito de auto-limpeza, especialmente desenhada para parcelas de canal sem pendente longitudinal, cancela de segurança e parafusos correspondentes.
Opções de canal
| CÓD. CANAL |
L
(mm) |
Alt total
(mm) |
Largura (mm) | Ø saída (mm) |
Seção hidráulica
(cm) |
Peças
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Exterior | Interior | Vert. | Horiz. | |||||||||
| EUROSELFVH95 | 1000mm | 95mm | 130mm | 100mm | 110.0 | - | 66.0 | 120.0 | 7.34 | 2.0 | DWG | |
| EUROSELFVH125 | 1000mm | 125mm | 130mm | 100mm | 110.0 | - | 95.0 | 105.0 | 8.73 | 3.5 | DWG | |
| EUROSELFVH145 | 1000mm | 145mm | 130mm | 100mm | 110.0 | - | 114.0 | 90.0 | 9.74 | 4.7 | DWG | |
Opções de grelha
| Material | Design | Classe de carga | Cód. | Fixaçao | ||
|---|---|---|---|---|---|---|
| Fundição | Nervurada (Normal) | B-125 | FNX100UCBM | mediante cancela e dois parafusos | DWG | |
| Fundição | Nervurada (Normal) | C-250 | FNX100UCCM | mediante cancela e dois parafusos | DWG | |
| Galvanizada | Nervurada (Normal) | A-15 | GN100UCA | mediante cancela e dois parafusos | DWG | |
| Galvanizada | Perfurada | A-15 | GP100UCA | mediante cancela e dois parafusos | DWG | |
| Galvanizada | Entramada (Normal) | B-125 | GEX100UCB33 | mediante cancela e dois parafusos | DWG | |
| Galvanizada | Entramada (Anti-tacão) | B-125 | GEHX100UCB | mediante cancela e dois parafusos | DWG | |
| Galvanizada | Ranhurada | C-250 | GR100UOC | por pressão, sem parafusos | DWG | |
| Galvanizada | Ranhurada Dupla | C-250 | GDR100UOC | por pressão, sem parafusos | DWG | |
| Inoxidável | Nervurada (Normal) | A-15 | IN100UCA | mediante cancela e dois parafusos | DWG | |
| Inoxidável | Perfurada | A-15 | IP100UCA | mediante cancela e dois parafusos | DWG | |
| Polipropileno | Nervurada Longitudinal Preta | A-15 | PNLH100UCAM | mediante cancela e dois parafusos | DWG | |
| Polipropileno | Nervurada Longitudinal Cinza | A-15 | PNLH100UCAM-GRIS | mediante cancela e dois parafusos | DWG | |
| Polipropileno | Nervurada Longitudinal Beige | A-15 | PNLH100UCAM BG | mediante cancela e dois parafusos | DWG | |
| CAIXAS E DETALHES DE INSTALAÇÃO | ||
|---|---|---|
| Plano do caixa AEURO100 | DWG | |
| Detalhe construtivo. Instalação no Intertravado | DWG | |
| Detalhe construtivo. Instalação no Intertravado com grelha ranhurada | DWG | |
| Detalhe construtivo. Instalação no Intertravado sobre laje | DWG | |
| Detalhe construtivo. Instalação no Intertravado sobre Placa Portante | DWG | |
| Detalhe construtivo. Instalação no Asfalto | DWG | |
| Detalhe construtivo. Instalação no Asfalto sobre laje | DWG | |
| Detalhe construtivo. Instalação no Concreto | DWG | |
| Detalhe construtivo. Instalação no Concreto com grelha ranhurada | DWG | |
| Detalhe construtivo. Instalação no Concreto sobre laje | DWG | |
