SELF200

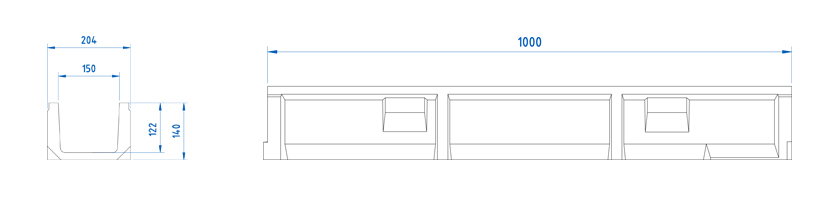

Canal de concreto polimérico tipo ULMA, modelo SELF200, largura exterior 204mm, largura interior 150mm e altura exterior 140mm, para coleta de águas pluviais, em modulos de 1 ML de comprimento, cancela de segurança CS150 e parafusos correspondentes.
Opções de canal
| CÓD. CANAL |
L
(mm) |
Alt total
(mm) |
Largura (mm) | Ø saída (mm) |
Seção hidráulica
(cm) |
Peças
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Exterior | Interior | Vert. | Horiz. | |||||||||
| SELF200 | 1000mm | 140mm | 204mm | 150mm | 160.0 | - | 180.0 | 54.0 | 16.24 | 7.6 | DWG | |
Opções de grelha
| Material | Design | Classe de carga | Cód. | Fixaçao | ||
|---|---|---|---|---|---|---|
| Fundição | Nervurada (Normal) | B-125 | FNX150UCBM | mediante 2 cancelas e dois parafusos | DWG | |
| Fundição | Nervurada (Normal) | C-250 | FNX150UCCM | mediante 2 cancelas e dois parafusos | DWG | |
| Galvanizada | Nervurada (Normal) | A-15 | GN150UCA | mediante 2 mediante cancela e dois parafusoscancelas y 2 tornillos por ML | DWG | |
| Galvanizada | Perfurada | A-15 | GP150UCA | mediante 2 cancelas e dois parafusos | DWG | |
| Galvanizada | Entramada (Normal) | B-125 | GEX150UCB33 | mediante 2 cancelas e dois parafusos | DWG | |
| Galvanizada | Entramada (Anti-tacão) | B-125 | GEHX150UCB | mediante 2 cancelas e dois parafusos | DWG | |
| Galvanizada | Ranhurada | C-250 | GR150UOC | por pressão, sem parafusos | DWG | |
| Galvanizada | Ranhurada Duple | C-250 | GDR150UOC | por pressão, sem parafusos | DWG | |
| Inoxidável | Perfurada | A-15 | IP150UCA | mediante 2 cancelas e dois parafusos | DWG | |
| CAIXAS E DETALHES DE INSTALAÇÃO | ||
|---|---|---|
| Plano do caixa ASELF200 | DWG | |
| Detalhe construtivo. Instalação no Intertravado | DWG | |
| Detalhe construtivo. Instalação no Intertravado com grelha ranhurada | DWG | |
| Detalhe construtivo. Instalação no Intertravado sobre laje | DWG | |
| Detalhe construtivo. Instalação no Intertravado sobre Placa Portante | DWG | |
| Detalhe construtivo. Instalação no Asfalto | DWG | |
| Detalhe construtivo. Instalação no Asfalto sobre laje | DWG | |
| Detalhe construtivo. Instalação no Concreto | DWG | |
| Detalhe construtivo. Instalação no Concreto com grelha ranhurada | DWG | |
| Detalhe construtivo. Instalação no Concreto sobre laje | DWG | |
