SELF250

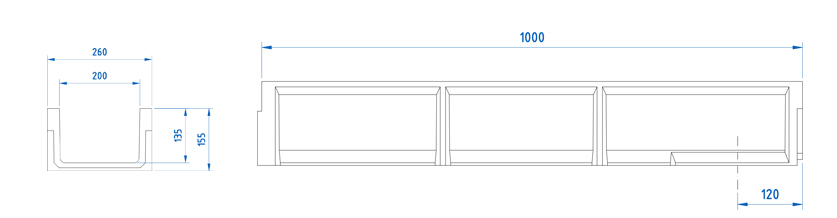

Canal de concreto polimérico tipo ULMA, modelo SELF250, largura exterior 260mm, largura interior 200mm e altura exterior 155mm, para coleta de águas pluviais, em modulos de 1 ML de comprimento, cancela de segurança CS150 e parafusos correspondentes.
Opções de canal
CÓD. CANAL |
L
(mm) |
Alt total
(mm) |
Largura (mm) | Ø saída (mm) |
Seção hidráulica
(cm) |
Peças
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Exterior | Interior | Vert. | Horiz. | |||||||||
SELF250 | 1000mm | 155mm | 260mm | 200mm | 200.0 | - | 260.0 | 35.0 | 22.58 | 12.6 | DWG |
Opções de grelha
Material | Design | Classe de carga | Cód. | Fixaçao | ||
---|---|---|---|---|---|---|
Fundição | Nervurada (Normal) | C-250 | FNX200UCCM | mediante 2 cancelas e dois parafusos | DWG | |
Galvanizada | Nervurada (Normal) | A-15 | GN200UCA | mediante 2 cancelas e dois parafusos | DWG | |
Galvanizada | Entramada (Normal) | B-125 | GEX200UCB33 | mediante 2 cancelas e dois parafusos | DWG | |
Galvanizada | Entramada (Anti-tacão) | B-125 | GEHX200UCB | mediante 2 cancelas e dois parafusos | DWG | |
Galvanizada | Ranhurada | C-250 | GR200UOC | por pressão, sem parafusos | DWG | |
Galvanizada | Ranhurada Dupla | C-250 | GDR200UOC | por pressão, sem parafusos | DWG |
DETALHES DE INSTALAÇÃO | ||
---|---|---|
Detalhe construtivo. Instalação no Intertravado | DWG | |
Detalhe construtivo. Instalação no Intertravado com grelha ranhurada | DWG | |
Detalhe construtivo. Instalação no Intertravado sobre laje | DWG | |
Detalhe construtivo. Instalação no Intertravado sobre Placa Portante | DWG | |
Detalhe construtivo. Instalação no Asfalto | DWG | |
Detalhe construtivo. Instalação no Asfalto sobre laje | DWG | |
Detalhe construtivo. Instalação no Concreto | DWG | |
Detalhe construtivo. Instalação no Concreto com grelha ranhurada | DWG | |
Detalhe construtivo. Instalação no Concreto sobre laje | DWG |
