SELF250K

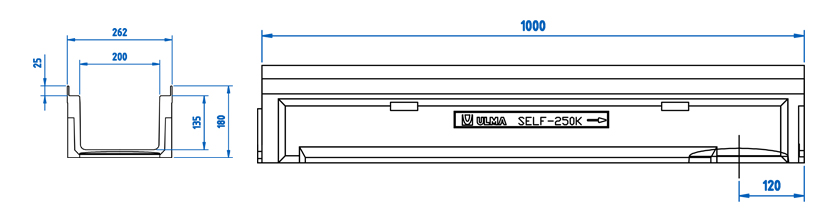

Canal de concreto polimérico tipo ULMA, modelo SELF250K, largura exterior 260mm, largura interior 200mm e altura exterior 180mm, para coleta de águas pluviais, em modulos de 1 ML de comprimento, perfis de aço galvanizado* para proteção lateral, cancela de segurança CS200 e parafusos correspondentes.
Opções de canal
CÓD. CANAL |
L
(mm) |
Alt total
(mm) |
Largura (mm) | Ø saída (mm) |
Seção hidráulica
(cm) |
Peças
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Exterior | Interior | Vert. | Horiz. | |||||||||
SELF250K | 1000mm | 180mm | 260mm | 200mm | 160/200 | - | 260.0 | 28.0 | 27.51 | 12.6 | DWG |
Opções de grelha
Material | Design | Classe de carga | Cód. | Fixaçao | ||
---|---|---|---|---|---|---|
Fundição | Nervurada (Normal) | C-250 | FNX200KCCM | mediante 2 cancelas e dois parafusos | DWG | |
Galvanizada | Entramada (Normal) | B-125 | GEX200KCB | mediante 2 cancelas e dois parafusos | DWG |
CAIXAS E DETALHES DE INSTALAÇÃO | ||
---|---|---|
Plano do caixa ASELF250K | DWG | |
Detalhe construtivo. Instalação no Asfalto | DWG | |
Detalhe construtivo. Instalação no Asfalto sobre laje | DWG | |
Detalhe construtivo. Instalação no Concreto | DWG | |
Detalhe construtivo. Instalação no Concreto sobre laje | DWG | |
Detalhe construtivo. Instalação no Intertravado | DWG | |
Detalhe construtivo. Instalação no Intertravado sobre laje | DWG | |
Detalhe construtivo. Instalação no Intertravado sobre Placa Portante | DWG |
