U200

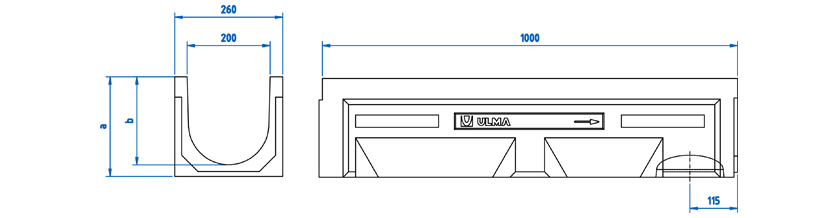

Canal de concreto polimérico tipo ULMA, modelo U200, largura exterior 260mm, largura interior 200mm e com alturas exteriores disponíveis entre 240mm e 340mm, com possibilidade de instalação em pendente tipo cascata, para coleta de águas pluviais, em modulos de 1 ML de comprimento, cancela de segurança CS200 e parafusos correspondentes.
Opções de canal
| CÓD. CANAL |
L
(mm) |
Alt total
(mm) |
Largura (mm) | Ø saída (mm) |
Seção hidráulica
(cm) |
Peças
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Exterior | Interior | Vert. | Horiz. | |||||||||
| SU200.00R | 1000mm | 240mm | 250mm | 200mm | 200.0 | - | 385.0 | 28.0 | 31.9 | 22.70 | DWG | |
| SU200.10R | 1000mm | 290mm | 250mm | 200mm | 200.0 | - | 465.0 | 28.0 | 35.8 | 30.46 | DWG | |
| SU200.20R | 1000mm | 340mm | 250mm | 200mm | 200.0 | - | 540.0 | 21.0 | 42.1 | 38.67 | DWG | |
| SU200.30R | 1000mm | 390mm | 250mm | 200mm | 200.0 | - | 620.0 | 21.0 | 47.6 | 48.19 | DWG | |
Opções de grelha
| Material | Design | Classe de carga | Cód. | Fixaçao | ||
|---|---|---|---|---|---|---|
| Fundição | Nervurada (Normal) | C-250 | FNX200UCCM | mediante 2 cancelas e 2 parafusos por ML | DWG | |
| Galvanizada | Nervurada (Normal) | A-15 | GN200UCA | mediante 2 cancelas e 2 parafusos por ML | DWG | |
| Galvanizada | Entramada (Normal) | B-125 | GEX200UCB33 | mediante 2 cancelas e 2 parafusos por ML | DWG | |
| Galvanizada | Entramada (Anti-tacão) | B-125 | GEHX200UCB | mediante 2 cancelas e 2 parafusos por ML | DWG | |
| Galvanizada | Ranhurada | C-250 | GR200UOC | mediante 2 cancelas e 2 parafusos por ML | DWG | |
| Galvanizada | Ranhurada dupla | C-250 | GDR200UOC | mediante 2 cancelas e 2 parafusos por ML | DWG | |
| CAIXAS E DETALHES DE INSTALAÇÃO | ||
|---|---|---|
| Plano do caixa AU200 | DWG | |
| Plano do caixa AU200S+A200I+A200B | DWG | |
| Plano do caixa AU200S+A200B | DWG | |
| Detalhe construtivo. Instalação no Intertravado | DWG | |
| Detalhe construtivo. Instalação no Intertravado com grelha ranhurada | DWG | |
| Detalhe construtivo. Instalação no Intertravado sobre Placa Portante | DWG | |
| Detalhe construtivo. Instalação no Asfalto | DWG | |
| Detalhe construtivo. Instalação no Concreto | DWG | |
| Detalhe construtivo. Instalação no Concreto com grelha ranhurada | DWG | |
| Detalhe construtivo. Instalação na Calçada | DWG | |
