U300K

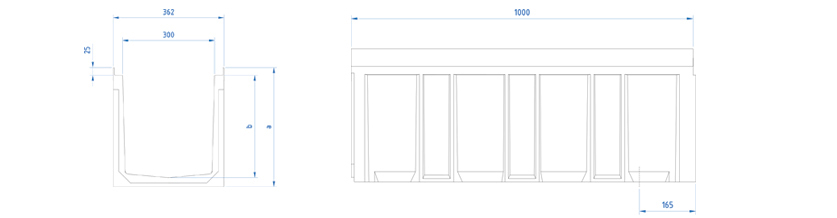

Canal de concreto polimérico tipo ULMA, modelo U250K, largura exterior 362mm, largura interior 300mm, e com altura exterior de 390 a 490mm, para coleta de águas pluviais, em modulos de 1 ML de comprimento, perfis de aço galvanizado para proteção lateral, cancela de segurança CS250 e parafusos correspondentes.
Opções de canal
CÓD. CANAL |
L
(mm) |
Alt total
(mm) |
Largura (mm) | Ø saída (mm) |
Seção hidráulica
(cm) |
Peças
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Exterior | Interior | Vert. | Horiz. | |||||||||
U300K00R | 1000mm | 390mm | 362mm | 300mm | 200 | - | 975 | 15 | 61.78 | 75.9 | DWG | |
U300K10R | 1000mm | 440mm | 362mm | 300mm | 200 | - | 1110 | 10 | 70.21 | 94.2 | DWG | |
U300K20R | 1000mm | 490mm | 362mm | 300mm | 200 | - | 1250 | 10 | 75.73 | 113.9 | DWG |
Opções de grelha
Material | Design | Classe de carga | Cód. | Fixaçao | ||
---|---|---|---|---|---|---|
Fundição | Nervurada (Normal) | C-250 | FNX300KCCM | mediante 2 cancelas e 2 parafusos por ML | DWG | |
Galvanizada | Entramada (Normal) | B-125 | GEX300KCB | mediante 2 cancelas e 2 parafusos por ML | DWG |
CAIXAS E DETALHES DE INSTALAÇÃO | ||
---|---|---|
Plano do caixa AK300 | DWG | |
Plano do caixa AK300S+A300I+A300B | DWG | |
Plano do caixa AK300S+A300B | DWG | |
Detalhe construtivo. Instalação no Intertravado | DWG | |
Detalhe construtivo. Instalação no Intertravado sobre Placa Portante | DWG | |
Detalhe construtivo. Instalação no Asfalto | DWG | |
Detalhe construtivo. Instalação no Concreto | DWG | |
Detalhe construtivo. Instalação na Calçada | DWG |
