HYDRO

HYDRO

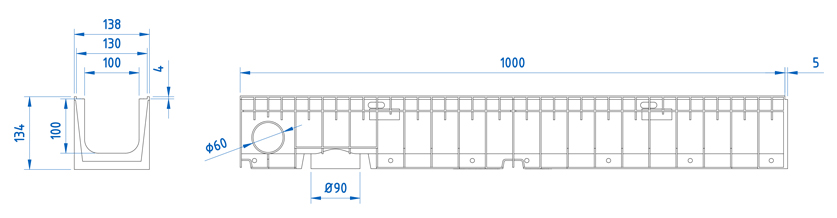

Canal de composite tipo ULMA, modelo HYDRO, largura exterior 138mm, largura interior 100mm e altura exterior 134mm, para coleta de águas pluviais, em modulos de 1 ML de comprimento, cancela de segurança e parafusos correspondentes.

Opções de canal

CÓD. CANAL L
(mm)
Alt total
(mm)
Largura (mm) Ø saída (mm) Seção hidráulica
(cm)
Peças
(x pallet)
Peso
(Kg)
Qref
(l/s)
Exterior Interior Vert. Horiz.
HYDRO 1000mm 134mm 138mm 100mm 90mm 60mm 97.0 90.0 1.4 3.6 DWG PDF

Opções de grelha

Material Design Classe de carga Cód. Fixaçao
Fundição Nervurada (Normal) B-125 FNX100UCBM mediante 2 cancelas e 2 parafusos por ML DWG PDF
Fundição Nervurada (Normal) C-250 FNX100UCCM mediante 2 cancelas e 2 parafusos por ML DWG PDF
Galvanizada Nervurada (Normal) A-15 GN100UCA mediante 2 cancelas e 2 parafusos por ML DWG PDF
Galvanizada Perfurada A-15 GP100UCA mediante 2 cancelas e 2 parafusos por ML DWG PDF
Galvanizada Entramada (Normal) B-125 GEX100UCB33 mediante 2 cancelas e 2 parafusos por ML DWG PDF
Galvanizada Entramada (Anti-tacão) B-125 GEHX100UCB mediante 2 cancelas e 2 parafusos por ML DWG PDF
Galvanizada Ranhurada C-250 GR100UOC por pressão, sem parafusos DWG PDF
Galvanizada Ranhurada Dupla C-250 GDR100UOC por pressão, sem parafusos DWG PDF
Inoxidável Nervurada (Normal) A-15 IN100UCA mediante 2 cancelas e 2 parafusos por ML DWG PDF
Inoxidável Perfurada A-15 IP100UCA mediante 2 cancelas e 2 parafusos por ML DWG PDF
Polipropileno Nervurada Longitudinal Preta A-15 PNLH100UCAM mediante 2 cancelas e 2 parafusos por ML DWG PDF
Polipropileno Nervurada Longitudinal Cinza A-15 PNLH100UCAM-GRIS mediante 2 cancelas e 2 parafusos por ML DWG PDF
Polipropileno Nervurada Longitudinal Beige A-15 PNLH100UCAM BG mediante 2 cancelas e 2 parafusos por ML DWG PDF
DETALHES DE INSTALAÇÃO
Detalhe construtivo. Instalação no Asfalto DWG PDF
Detalhe construtivo. Instalação no Concreto DWG PDF
Detalhe construtivo. Instalação no Concreto com grelha ranhurada DWG PDF
Detalhe construtivo. Instalação no Intertravado DWG PDF
Detalhe construtivo. Instalação no Intertravado com grelha ranhurada DWG PDF
