KOMPAQ100 CITY
Canal de drenagem linear, modelo ULMA KompaqDrain® City KVDH100, monolítico com grelha integrada em uma peça e sem descontinuidades, antivandalismo e resistente à corrosão. Classe de carga D-400 para a passagem de todo tipo de veículos e com orifícios de captação reduzidos de 8mm. Seção em forma de V otimizada e orifícios com geometria MAX-FLOW®: efeito autolimpante a baixa vazão, incrementando a capacidade a vazão máxima e abertura positiva para evitar entupimento da sujeira, para zonas sem declividade. Superfície ativa com elementos direcionadores da lâmina de água para os orifícios de captação.
Sistema de macho/fêmea de alinhamento horizontal e vertical, e ranhura perimetral pré-moldada para facilitar instalação da junta de vedação envolvente em 360˚. O módulo de manutenção e a caixa incluem: a grelha de fundição FNX100FTDM, pré-marcas laterais para saídas horizontais em cada lado e pré-marcas laterais para conexões em T, L e cruz.
Opções de canal
CÓD. CANAL |
L
(mm) |
Alt total
(mm) |
Largura (mm) | Ø saída (mm) |
Seção hidráulica
(cm) |
Peças
(x pallet) |
Peso
(Kg) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|
Exterior | Interior | Vert. | Horiz. | ||||||||

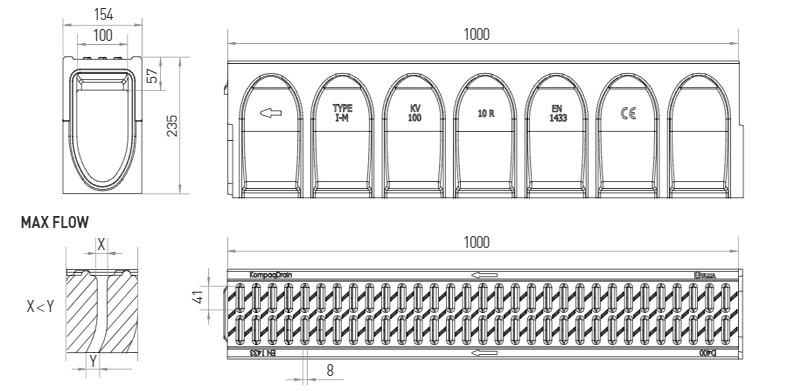

KVDH100.10R | 1000mm | 235mm | 154mm | 100mm | 139.5 | 28.0 | 32.6 | DWG |
CAIXAS E DETALHES DE INSTALAÇÃO | ||
---|---|---|
Módulo manutenção AKVDH100MF10R | DWG | |
Caixa AKVDH100MF10RS+AKVD100I+AKVD100B | DWG | |
Detalhe construtivo. Instalação no Intertravado até classe de carga C250 | DWG | |
Detalhe construtivo. Instalação no Intertravado para classe de carga D400 | DWG | |
Detalhe construtivo. Instalação no Asfalto até classe de carga C250 | DWG | |
Detalhe construtivo. Instalação no Asfalto para classe de carga D400 | DWG | |
Detalhe construtivo. Instalação no Concreto | DWG |
